Name: Приемопередатчик 10 Гбит/с SFP CWDM 60 км
Brand: Lanao Communication Technology Limited.
Availability: InStock

Приемопередатчик 10 Гбит/с SFP CWDM 60 км

LA-OT-10G-CW46-60

Конструированный для пользы в соединениях локальных сетей 10 гигабит до 60 км по волокну одиночного режима. Модуль состоит из лазера CWDM EML.

Обзор

Технические характеристики

Решения подключения

Модели

Ресурсы

Конструированный для пользы в соединениях локальных сетей 10 гигабит до 60 км по волокну одиночного режима. Модуль состоит из лазера КВДМ ЭМЛ, АПД и предусилителя в высоко-интегрированном оптически подсборке. Функции цифровой диагностики доступны через 2-проводной последовательный интерфейс, как указано в SFF8472. Связь данных модуля до 60 км в волокне одиночного режима 9/125ум.

Особенности
● Соответствует SFP SFF-8431 и SFF-8432 Горяч-pluggable SFP след
● Поддерживает скорость передачи данных от 9,5 до 11,3 Гбит/с.
● Рассеиваемая мощность <1,5 Вт.
● Один источник питания 3,3 В
● Максимальная длина соединения 60 км
● CWDM длина волны EML передатчик, фото-детектор APD
● Двухшпиндельный разъем LC
● Рассеиваемая мощность <1,5 Вт.
● Встроенные цифровые диагностические функции.
● Диапазон температур корпуса: от 0 ° C до 70 ° C.

Абсолютные максимальные рейтинги

Параметр	Символ	Мин.	Типа.	Макс.	Единица	Примечание
Температура хранения	Ts	-40		85	° С
Хранение Окружение Влажность	ХА	5		85	%
Электропитание Напряжение	VCC	-0,5		4	V
Вход сигнала Напряжение		-0,3		ВЦЦ + 0,3	V
Повреждение приемника Порог		+ 4			ДБм

Операционная среда

Параметр	Символ	Мин.	Типа.	Макс.	Единица	Примечание
Операционный случай Температура	Чехол	0		70	° С	Примечание (1)
Окружая влажность	ХА	5		85	%
Напряжение питания	VCC	3,14	3,3	3,46	V
Электропитание Ток	МТП			450	МА
Электропитание Отклонение шума				100	МВп-п	От 100 Гц до 1 МГц
Дальность передачи				60	Км
Соединенные волокна	Волокно одиночного режима					ITU-T G.653

Примечание: от-10 до 60 ° C при потоке воздуха 1,5 м/с.

Оптические характеристики

Параметр	Символ	Мин.	Типа.	Макс.	Единица	Примечание
Передатчик
Средний Запущенный Мощность	РО	-2		5	ДБм	Примечание (1)
Коэффициент вымираания	ER	6			ДБ
Длина волны центра	Λc	1470		1610	Нм
Центр Длина волны Космос			20		Нм
Диапазон спектра Ширина (RMS)	Σ			1,0	Нм
СМСР		30			ДБ
Передатчик ВЫКЛ Выходная мощность	ПОФ			-40	ДБм
Джиттер передачи (пик-пик)	Txj			0,1	Пользовательский интерфейс
Джиттер TX (RMS)	Txjrms			0,01	Пользовательский интерфейс
Передатчик и Дисперсия Штраф	ТДП			3,0	ДБ
Маска глаза выхода	Совместимость с IEEE 0802.3ae
Приемник
Вход Оптический Длина волны	Λ	1270		1610	Нм
Чувствительность приемника				− 22	ДБм	Примечание (2)
Входная насыщенность Мощность (перегрузка)	Псат	-8			ДБм
LOS Обнаружение- Сила Ассерт	Полиамид	− 36			ДБм
LOS Обнаружение- Дезерт Пауэр	ПД			− 23	ДБм
LOS Обнаружение гистерезиса	ФИС	2			ДБ

Примечание:

1. Запущенная сила (ср.) сила соединенная в волокно одиночного режима с соединителем. (До жизни)

2. Измерено с помощью тестового сигнала соответствия для BER = 10 ^-12.@10.3125Gbps, PRBS = 2 ^ 31-1, NRZ.

Электрические характеристики

Параметр	Символ	Мин.		Типа.	Макс.	Единица	Примечание
Передатчик
Дифференциальная линия Входное сопротивление	РИН			100		Ом
Дифференциальные данные Входной качели	ВДТ		300		700	МВп-п
Передача Отключить Напряжение	Vdis		2		Vcc	V	Lvttl
Передача Включить Напряжение	Вен		Ви		Ви 0,8	V	Lvttl
Приемник
Дифференциальные данные Выходной качели	Vdr		400		850	МВп-п	Примечание (1)
Выход ЛОС Напряжение-высокое	ВЛОШ		Ви		Ви 0,8	V	Lvttl
Выход ЛОС Напряжение-низкое	Vlosl		2		Vcchost	V	Lvttl

Примечание: до дифференциального завершения 100 Ом.

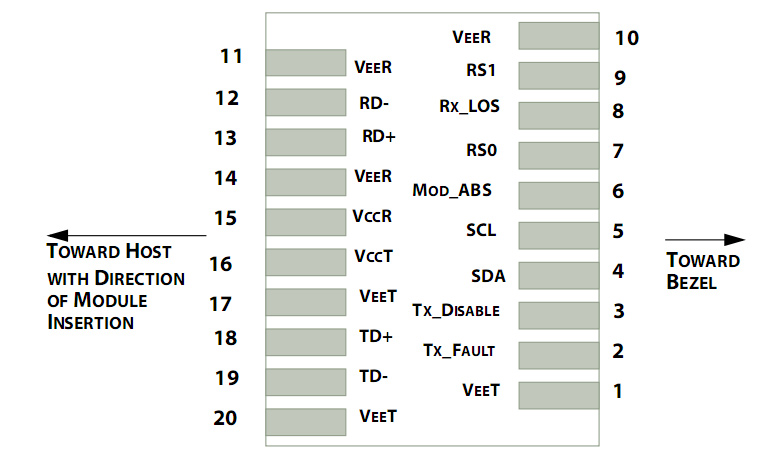

Описание штифта

Pin Description of 10Gb/s SFP CWDM 60km Transceiver

Пин	Символ	Имя/Описание	Примечание
1	VEET	Земля передатчика (общая с землей приемника)	1
2	Tfault	Неисправность передатчика.	2
3	ТДИС	Передатчик отключен. Выход лазера отключен на высоком или открытом уровне.	3
4	ПДД	2-проводная линия передачи данных последовательного интерфейса	4
5	СКЛ	2-проводная тактовая линия с последовательным интерфейсом	4
6	МОД_АБС	Модуль отсутствует. Заземленный внутри модуля	4
7	RS0	Оценить Выберите 0	5
8	ЛОС	Потеря индикации сигнала. Логика 0 указывает на нормальную работу.	6
9	RS1	Подключение не требуется	1
10	ВЕЕР	Заземление приемника (общее с заземлением передатчика)	1
11	ВЕЕР	Заземление приемника (общее с заземлением передатчика)	1
12	РД-	Приемник перевернул ДАННЫЕ вне. Переменный ток соединенный
13	РД	Приемник не перевернутый выход ДАННЫХ. Переменный ток соединенный
14	ВЕЕР	Заземление приемника (общее с заземлением передатчика)	1
15	Vccr	Электропитание приемника
16	Vcct	Электропитание передатчика
17	VEET	Земля передатчика (общая с землей приемника)	1
18	ТД	Неинвертированные ДАННЫЕ передатчика в. Переменный ток соединен.
19	ТД-	Ввод инвертированных данных передатчика. Переменный ток соединен.
20	VEET	Земля передатчика (общая с землей приемника)	1

Примечания:

1. Ошибка TX-это выход с открытым коллектором, который следует подтянуть с помощью резистора 4,7 кОм ~ 10 кОм на хост-плате до напряжения от 2,0 В до Vcc 0,3 В. Логика 0 указывает на нормальную работу; логика 1 указывает на какую-то неисправность лазера. В низком состоянии выходное напряжение будет составлять менее 0,8 В.

2. TX Disable-это вход, который используется для отключения оптического выхода передатчика. Он подтягивается внутри модуля с помощью резистора 4,7 кОм ~ 10 кОм. Его государствами являются:

Низкий (0 ~ 0,8 В): передатчик горит

(> 0,8 В, <2,0 В): не определено

Высокий (2,0 ~ 3,3 В): передатчик отключен

Открытый: передатчик отключен

3. MOD-DEF 0,1,2-контакты определения модуля. Их следует подтянуть с помощью резистора 4,7 кОм ~ 10 кОм на плате хоста. Напряжение подтягивания должно быть VcCT или VcCR.

MOD-DEF 0 заземлен модулем, чтобы указать, что модуль присутствует

MOD-DEF 1-это тактовая линия двухпроводного последовательного интерфейса для последовательного идентификатора.

MOD-DEF 2-это линия передачи данных двухпроводного последовательного интерфейса для последовательного идентификатора

4. LOS-это выход с открытым коллектором, который следует подтянуть с помощью резистора 4,7 кОм ~ 10 кОм на плате хоста до напряжения между 2,0 В и Vcc 0,3 В. Логика 0 указывает на нормальную работу; логика 1 указывает на потерю сигнала. В низком состоянии выходное напряжение будет составлять менее 0,8 В.

5. Это выход дифференциального приемника. Они представляют собой внутренне связанные переменным током дифференциальные линии 100 Ом, которые должны быть завершены с помощью 100 Ом (дифференциала) на пользовательском SERDES.

6. Это входы дифференциального передатчика. Они АК-соединенные, дифференциальные линии с дифференциальным прекращением 100Ω внутри модуля.

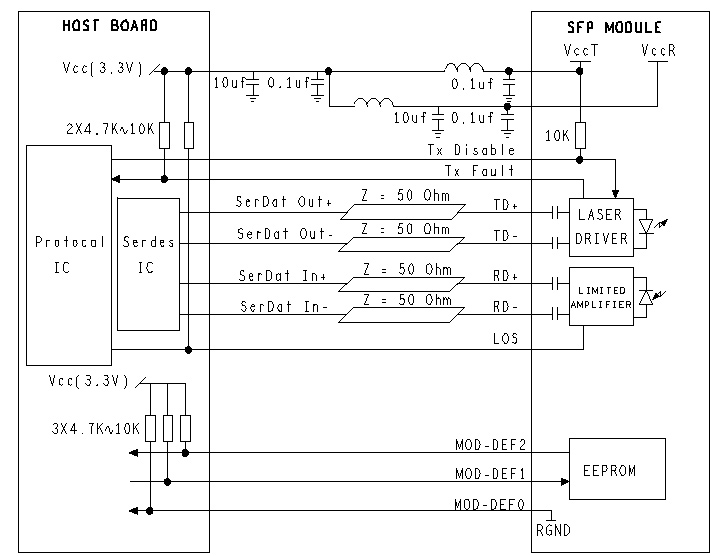

Рекомендуемая схема применения

Recommended Application Circuit of 10Gb/s SFP CWDM 60km Transceiver

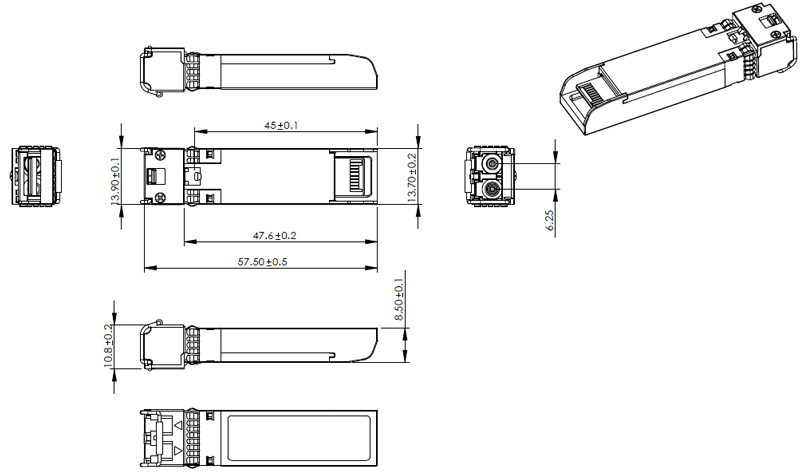

Схемные чертежи (мм)

Outline Drawings (mm) of 10Gb/s SFP CWDM 60km Transceiver

Соответствие нормативным требованиям

Особенность	Ссылка	Производительность
Электростатический дисге (ESD)	МЭК/ЭН 61000-4-2	Совместимость со стандартами
Электромагнитные помехи (EMI)	FCC Часть 15 Класс B EN 55022 Класс B (CISPR 22A)	Совместимость со стандартами
Безопасность глаза лазера	FDA 21CFR 1040,10, 1040,11 IEC/EN 60825-1, 2	Лазерный продукт класса 1
Распознавание компонентов	ИЭК/ЭН 60950, УЛ	Совместимость со стандартами
РОХС	2002/95/ЕС	Совместимость со стандартами
ЭМС	EN61000-3	Совместимость со стандартами
