Солнечная система электропитания IoT PoE: полный набор солнечной панели для батарейных батарей 8*1000 м RJ45 PoE BT90W

Это интеллектуальная энергетическая платформа следующего поколения «все-в-одном» на солнечной энергии, специально разработанная для сетевых низковольтных систем в цифровых, автономных и удаленных приложениях. Уникально позиционируемый на рынке, он сочетает в себе производство солнечной энергии, высокоэффективное хранение энергии, многовольтный выход постоянного/PoE и интеллектуальную сеть передачи данных в компактную модульную конструкцию.

Приведенная в действие запатентованным контроллером заряда солнечной батареи MPPT, способным заряжать до 20 А, система обеспечивает оптимальный сбор солнечной энергии и надежную подачу энергии. Он поддерживает двухрежимное управление энергопотреблением (Grid-Priority / Solar-Priority) и оснащен встроенным модулем питания PoE высокой мощности (IEEE802.3af/at/bt), решающим давнюю проблему обеспечения стабильной мощности 48 В для устройств PoE с высоким энергопотреблением, таких как PTZ-камеры, беспроводные мосты и краевые вычислительные узлы.

Благодаря интегрированному подключению 4G/5G платформа обеспечивает бесперебойную связь между локальной сетью и облачными системами, обеспечивая удаленный мониторинг, управление в реальном времени и интеллектуальную интеграцию устройств в различных отраслях промышленности. Дополнительные модули также поддерживают преобразование переменного/постоянного тока, оптоволоконную сеть, расширение датчиков IoT и хранилище NVR, что делает его идеальным для развертывания в мониторинге безопасности, зондировании окружающей среды, умном сельском хозяйстве, энергетической инфраструктуре и других автономных или ограниченных по мощности средах.

Разработанная с прочной конструкцией, многоуровневой электрической защитой и гибкими вариантами монтажа, эта платформа является идеальным выбором для надежных, масштабируемых и устойчивых автономных энергетических и сетевых решений.

Характеристики

Высоко интегрированная архитектура

Этот инновационный высокотехнологичный продукт объединяет управление зарядкой и разрядкой MPPT, одновременный выход с несколькими напряжениями с защитой от обратной полярности, источник питания PoE, бесперебойное резервное питание EPS, обмен данными по локальной сети и удаленное централизованное управление на базе облачной платформы как данные, так и видеопотоки. Кроме того, он поддерживает расширение до режима зарядки с питанием от сети.

Универсальный источник питания

Используя ведущие мировые стандарты безопасных источников питания PoE (IEEE 802.3af/at/bt), система также оснащена портами постоянного тока для одновременного вывода постоянного тока, охватывающими широкий диапазон напряжений постоянного тока 12 В, 24 В, 36 В и 48 В. Дополнительный встроенный модуль преобразования может быть добавлен для преобразования постоянного тока в переменный ток 110-277 В, полностью отвечающий разнообразным требованиям устройств, работающих при разных напряжениях одновременно. Кроме того, интегрированный модуль управления с двумя переключениями поддерживает автоматическое переключение между режимами приоритета сетки и приоритета солнечной энергии, что позволяет гибко адаптироваться к различным сценариям применения.

Углубленный анализ интеллектуальной системы переключения

Система оснащена встроенным двухрежимным модулем автоматического переключения, поддерживающим интеллектуальное переключение между стратегиями «Grid-Priority» и «Solar-Priority»:

• Режим приоритета сети: идеально подходит для сред со стабильной электросетью, обеспечивая непрерывную и эффективную работу устройства.

• Режим солнечного приоритета: адаптирован для автономных или возобновляемых источников энергии, уделяя первоочередное внимание использованию чистой энергии для обеспечения энергоснабжения с низким содержанием углерода.

Это решение сочетает в себе архитектуру двухканального питания (DC AC) с интеллектуальной системой управления энергопотреблением для преодоления проблем совместимости напряжения на нескольких устройствах. Обеспечивая автоматическое переключение между энергетическими стратегиями, он обеспечивает высоконадежное и гибкое энергетическое решение для умных городов, промышленного IoT, автономных базовых станций и т. Д.-максимизируя эффективность использования энергии при поддержке зеленых и низкоуглеродных целей.

Интеллектуальный мониторинг

Оснащенная встроенным OLED-дисплеем, система четко отображает ток зарядки/разрядки, напряжение, мощность нагрузки, ежедневную и совокупную выработку электроэнергии, а также оповещения о неисправностях.
Внешние светодиодные индикаторы позволяют пользователям легко проверять состояние устройства без необходимости открывать или поднимать устройство.
Для моделей со встроенным маршрутизатором 4G рабочий статус передается в режиме реального времени, решая традиционные проблемы установки, такие как избыточные компоненты, запутанная проводка и сложная отладка, что обеспечивает настоящий опыт plug-and-play.

Надежная защита:

Система предлагает 10 всесторонних особенностей предохранения от безопасности, покрывая:

• Перезарядка

• Сверх-разрядка

• Активация глубокого разряда

• Повторный перезапуск при низком заряде батареи

• Обратная полярность

• Короткое замыкание

• Сверхток

• Перенапряжение

• Перегрузка

• Защита от перенапряжения, молнии и перегрева

Они обеспечивают безопасную и надежную долгосрочную работу в различных экологических и электрических условиях.

Гибкое расширение

Разработанная с модульной аппаратной архитектурой, система может быть легко расширена до различных типов моделей, поддерживающих IoT, распознавание AI, хранение HD-видео и многое другое.
Программная платформа поддерживает как веб-управление, так и доступ к мобильным приложениям, полностью соответствуя требованиям к источникам питания и передаче данных в автономных или удаленных средах.

Широкое применение

Эта система широко применяется в таких секторах, как:

• Предотвращение лесных пожаров

• Смягчение последствий геологических катастроф

• Экологический мониторинг

• Системы безопасности

• Сельскохозяйственный менеджмент

• Сохранение воды

• Нефть & газ операции

• Энергетическая инфраструктура

• Телекоммуникации

Он обеспечивает эффективное, стабильное и независимое решение для энергоснабжения, адаптированное к различным отраслевым потребностям.

Особенности

Производительность порта

• Обеспечивает 8 портов PoE 802.3BT 100/1000M, каждый из которых поддерживает независимый выход до 90 Вт

• Обеспечивает выходной порт питания постоянного тока 1 × 12 В, 5 А

• Обеспечивает выходной порт постоянного тока 1 × 24 В 5A или 36 В 5A

• Обеспечивает выход 1 × EPS 12V 3A для бесперебойного питания шлюзов и маршрутизаторов 4G

• Обеспечивает входной порт солнечной батареи MC4 1 × 35A

• Обеспечивает 1 входной порт переменного тока 110-277 В для модуля питания переменного тока, преобразуя его в выход постоянного тока 36 В (модуль переменного тока продается отдельно)

Интеллектуальный источник питания PoE

• Оснащен 2 портами 100/1000Base-TX RJ45, поддерживающими выходную мощность BT PoE до 90 Вт на порт, идеально подходит для питания PTZ-камер с ИК-ночным видением от 3 до 9 дюймов, систем общественного вещания и других устройств с высоким спросом.

• Работает с концевыми сплиттерами PD для вывода 5 В, 12 В, 24 В и 48 В, полностью решая проблемы передачи и питания вне помещений.

• Поддерживает передачу PoE на расстоянии более 150 метров, устраняя ограничения на расстояние между устройствами и позволяя устанавливать солнечные панели в местах, богатых солнцем, в то время как конечные устройства остаются в затененных местах.

Производительность зарядки и разряда

• Поддерживает вход фотоэлектрической панели мощностью до 300 Вт с постоянным контролем тока и напряжения для предотвращения отключений из-за перегрузки по мощности. Даже когда входная мощность превышает 300 Вт, система безопасно работает при 300 Вт.

• Зарядный ток: 20А

• Общая выходная мощность нагрузки: 15А

Конфигурация батареи 12 В: максимальная выходная мощность 180 Вт/15 А

Конфигурация батареи 24 В: максимальная выходная мощность 360 Вт/15 А

Полностью автоматическая зарядка сетки (уличный режим, требуется модуль переменного тока)

• Широкий диапазон входного переменного тока: 110-270 В

• Выход постоянного тока: 36 В 150 Вт, постоянный ток/постоянное напряжение

• Поддерживает режимы приоритета сетки или приоритета солнечной энергии

Высокоэффективная интеллектуальная технология зарядки и разрядки

• Использует настоящую онлайн-технологию зарядки/разрядки MPPT для 100% эффективности отслеживания солнечной энергии, достижения максимального отслеживания точки мощности (MPP), повышения производительности зарядки до 25%.

• Токоограничивающая зарядка: предотвращает перегрузку, регулируя избыточный входной ток при ярком солнечном свете или на нескольких панелях с высокой мощностью.

• Синхронный разряд: позволяет использовать гибридную энергию как от батареи, так и от солнечной батареи при слабом освещении, продлевая срок службы батареи и оптимизируя использование энергии.

• Зарядка при слабом освещении: используются интеллектуальные алгоритмы для использования энергии даже в пасмурных или дождливых условиях, что продлевает время работы батареи.

• Автоматическая подзарядка во время разрядки: аккумулятор заряжается в полдень, когда соблюдаются критерии солнечного напряжения, даже после частичной разрядки (например, на 97%).

• Режим автоматической зарядки сетки: поддерживает зарядку подключаемого модуля сетки.

• Двойные выходные каналы мощности: 12 В + 24 В или 12 В + 36 В

Защита безопасности

• Автоматическая идентификация: работа Plug-and-play без ограничений последовательности включения.

• Защита от обратной полярности: предотвращает повреждение из-за неправильной проводки (солнечная энергия/нагрузка).

• Защита от перезарядки/переразряда: двухуровневая схема защиты батареи PCM.

• Своевременная зарядка/разрядка: предотвращает перезапуск устройства, вызванный ранними утренними колебаниями.

• Самоактивация батареи: низковольтная технология EMD 0 В возрождает батареи с глубоким разрядом.

• Защита от перегрева: автоматическое отключение при перегреве или неисправности панели.

• Защита от обратного тока: предотвращает обратный поток батареи в ночное время или при слабом освещении.

• Мониторинг контроля температуры: Регулирует скорость вращения вентилятора в зависимости от температуры системы.

• Оптимизированная зарядка MPPT: обеспечивает длительный срок службы батареи.

• Ручное обновление системы: поддерживает локальные обновления прошивки через USB

Высокая точность OLED-дисплей

• Оснащен 0,96-дюймовым OLED-экраном для четкой и интуитивно понятной визуализации данных.

• Мониторинг солнечной панели: отображает напряжение солнечной панели и мощность зарядки в реальном времени.

• Мониторинг батареи: показывает текущее напряжение батареи и емкость батареи в процентах.

• Мониторинг нагрузки: отображает общее энергопотребление подключенных устройств.

• Предупреждения об ошибке нагрузки: визуальные оповещения о перегрузке по току, перенапряжении и условиях короткого замыкания.

• Оповещения о солнечном входе: отображает предупреждения о солнечном перенапряжении, сбое датчика температуры NTC и перегреве системы.

• Статистика энергии в реальном времени: автоматически показывает ежедневную и совокупную выработку электроэнергии после окончания зарядки.

• Мониторинг температуры хоста: отображает температуру основного блока в реальном времени (требуется интегрированная со шлюзом модель и программное обеспечение облачной платформы для просмотра с ПК/мобильных устройств).

Внешние индикаторы состояния СИД

• Светодиодные индикаторы 8 × F8 на корпусе для:

• Состояние солнечной панели

• Здоровье хост системы

• Батарея и уровни заряда/разряда

• Просмотр без открытия корпуса

• Светодиоды состояния 4G: питание, сигнал 4G, передача данных по локальной сети

Облачная платформа IoT-Удаленный мониторинг & Управление(Требуется модель шлюза)

• Отображение ежедневной и кумулятивной выработки солнечной энергии

• Показать рабочие состояния: запуск, синхронизация разряда, низкое энергопроизводство, зарядка, разрядка, активация

• Монитор:

• Солнечное напряжение, зарядный ток/мощность

• Напряжение аккумулятора и процент

• Диагностика неисправностей: перенапряжение, перегрузка по току, короткое замыкание, отказ NTC, перегрузка по температуре

• Температура хоста и окружающей среды в реальном времени

• Удаленные операции: включение/выключение нагрузки

• Интеграция видеопотока: просмотр удаленного видеоматериала с локальным хранилищем ПК

• Управление доступом на основе ролей: удаленное управление группами пользователей и разрешениями на уровне проекта

Гибкое расширение-отраслевая интеграция

• Высокоинтегрированная платформа солнечной энергии PoE, объединяющая сетевые, силовые и управляющие модули

• Настраиваемый для:

• NVR + HDD хранилище

• Беспроводные сети LTE

• Датчики IoT

• Модули сельскохозяйственных данных

• Поддерживает интеграцию нескольких датчиков: температуры, влажности, высоты, уровня воды, скорости ветра, вибрации, радара и т. Д.

• Поддерживает загрузку видео/аудио/контрольных данных в реальном времени для унифицированного управления

• Пользовательские параметры: несколько аккумуляторных батарей, внешние солнечные панели и т. Д.

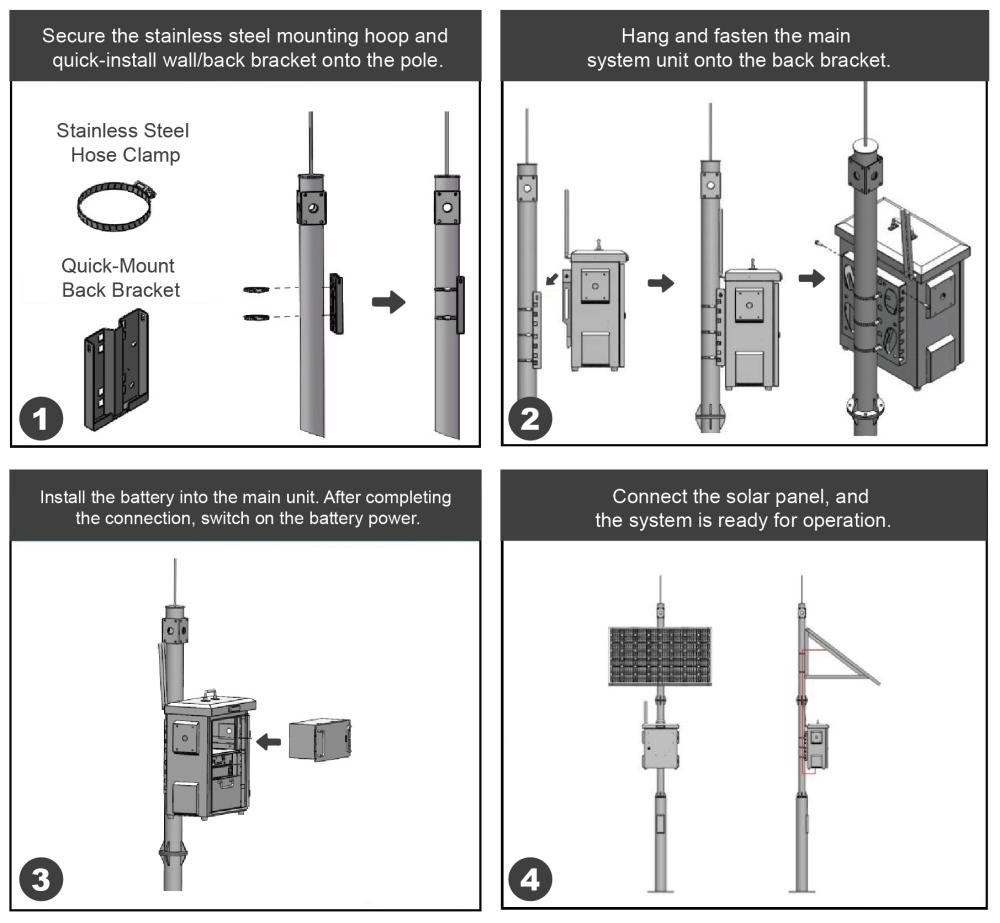

Быстрая установка-распределенная архитектура

• Новая модульная/распределенная конструкция сокращает время монтажа на 60%

• Уменьшает потребность в рабочей силе вдвое

• Упрощает замену и послепродажное обслуживание

Высокая-Эффективность Солнечных Панелей

• 36V 300W монокристаллическая солнечная панель

• КПД ячейки до 21%

• Допуск мощности: ± 5%

• Стекло 93% закаленное высоко-пропускаемостью (ультра-ясный, низкий утюг)

• Рама из анодированного алюминия: устойчивая к коррозии, износостойкая, высокая твердость

• Выдерживает:

• Ветровая нагрузка: 2400 Паскаль

• Снеговая нагрузка: 5400 Паскаль

• Срок службы 25 лет

• 90% выход за 10 лет

• 80% выход на 25 лет

• Сертифицировано IEC, TUV и другими международными органами

Усовершенствованная система хранения энергии

• Стандарт: тройная литиевая батарея автомобильного класса 24 В/2,5 кВтч

• Объем и вес составляют 25% от эквивалентных свинцово-кислотных аккумуляторов.

• 1200 + циклов с удержанием емкости> 80%

• От 5 до 7 лет срок службы (в 4 раза дольше, чем у свинцово-кислотных)

• Безопасная тепловая конструкция: снижает риск перегрева или взрыва

• Рабочая температура: от-0 ° C до 55 ° C

• Доступны низкотемпературные модели для развертывания в холодную погоду.

• Дополнительно: IP67-rated корпус из нержавеющей стали военного класса, погружение на 30 дней без повреждений

Настраиваемые модули расширения

• Волоконно-оптический модуль для монтажа в стойку (4-портовая клеммная коробка)

• Инверторный модуль для монтажа в стойку: вход 24 В постоянного тока/выход 110-240 В переменного тока, 500 Вт

• Модуль переменного тока, установленный в стойке: AC110V-277V in / DC36V out, 150 Вт

• PoE-подключенные аудио/визуальные модули сигнализации

• Громкоговорители с питанием от PoE

Стабильная и надежная работа

• Основной блок отличается низким энергопотреблением и металлическим корпусом из оцинкованной стали. Для более жестких или агрессивных сред, опционные приложения сплава все-алюминия или нержавеющей стали доступны для обеспечения стойкости.

• Оснащен активным отводом тепла, обеспечивающим стабильную длительную работу.

• Солнечные панели соответствуют стандартам качества ISO9001 и сертификатам ЕС CE/TÜV.

• Батареи соответствуют международным стандартам морских перевозок UN38.3 и MDS.

• Полная система полностью соответствует требованиям безопасности CE, FCC и RoHS, предлагая надежную и безопасную работу.

Сценарии применения

• Идеально подходит для широкого спектра применений, в том числе:

• Охранное наблюдение

• Предотвращение лесных пожаров

• Умное сельское хозяйство

• Экологический мониторинг

• Масло & газ

• Электрическая сеть

• Водное хозяйство

• Смягчение последствий геологических катастроф

• Кампусные системы

• Заводы

• Живописные районы

• Бесконтрольные или удаленные сайты

Разработка на заказ в конкретной отрасли

Разработанная с открытой архитектурой IoT, система поддерживает глубокую интеграцию с различными отраслевыми платформами управления для создания интеллектуальной и эффективной экосистемы управления энергопотреблением.

Благодаря стандартизированным интерфейсам API и модулям преобразования протоколов он может легко подключаться к:

• Интегрированная система управления IoT

• Интеллектуальная фотоэлектрическая система управления

• Комплексная система управления энергетической эффективностью

• Интеллектуальная система управления освещением

• Платформы видеонаблюдения AI

• Платформы управления водными ресурсами

Это обеспечивает совместимость данных, централизованный мониторинг и интеллектуальное управление в различных системах.

Заказ информации

Дополнительные модули расширения
