Управляемый коммутатор центра обработки данных 32x800G QSFP-DD, 2x10G SFP

DCSL3C-32Z02X-7S-это высокопроизводительный коммутатор для центров обработки данных, оснащенный портами 32 × 800G QSFP-DD и 2 портами SFP по 10G, разработанный для удовлетворения высоких требований облачных вычислений следующего поколения, искусственного интеллекта (AI), высокопроизводительных вычислений (HPC) и гипермасштабируемых центров обработки данных. Основанный на новейшей технологии Ethernet, он обеспечивает общую коммутацию до 51,2 Тбит/с, поддерживает многоскоростные модули, включая 25G/50G/100G/200G/400G/800G, и предлагает исключительную плотность портов и гибкость развертывания.

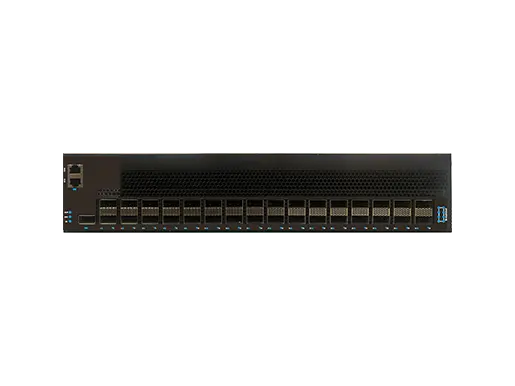

Порты 800G QSFP-DD поддерживают модуляцию PAM4 и различные режимы прорыва (например, 2 × 400G, 4 × 200G или 8 × 100G), что делает коммутатор идеальным для межсоединений позвоночного уровня в архитектурах Spine-Leaf, сети кластера AI, сети хранения данных, и высокопроизводительных подключений между платформами облачных служб. Порты SFP 2 × 10G обеспечивают доступ к управлению или мониторингу вне диапазона, обеспечивая эффективную эксплуатацию и техническое обслуживание.

Особенности

Различные типы портов

Поддержка портов 100G/200G/400G/800G для удовлетворения различных сетевых требований.

Проектирование системы для зеленого и энергосбережения

Умная регулировка ВЕНТИЛЯТОРА и в реальном времени технология контроля расхода энергии обеспечены для цены резервирования обслуживания и помогают построить зеленую и энергосберегающую сеть.

Индивидуальный профиль для различных сценариев развертывания

Технология Flexible Table Management (FTM) предлагает несколько профилей конфигурации размеров таблиц в качестве оптимального выбора для различных сетевых сценариев. Поддержка таблиц MAC-адресов до 120 КБ. Поддержка до 340K таблиц IP-маршрутизации.

Интеллектуальное управление неисправностью сети Ethernet OAM и гарантия производительности

С помощью IEEE802.1ag и ITU-T Y.1731 сквозной OAM поставщики услуг Ethernet могут отслеживать услуги, проверять сквозную производительность и обеспечивать соответствие качества обслуживания соглашению.

Метод управления неисправностями включает CCM, LTM и LBM. Целевые показатели производительности включают измерение задержки и джиттера. Поддержка удаленного управления, мониторинга сети, индикации неисправностей сети, удаленного обратного хода и поиска параметров MIB в соответствии со стандартом 802.3ah EFM.

Виртуальная сеть и интеллектуальные функции сети без потерь

Поддержка передовых технологий: приоритетное управление потоком (PFC), явное уведомление о перегрузках (ECN) и т. Д.

Поддержка MLAG (агрегация каналов с несколькими шасси) для агрегирования каналов между различными устройствами. MLAG может построить систему Active-Active для повышения надежности сетевых каналов от уровня одной платы до уровня устройства. MLAG использует одноранговую связь между устройствами для объединения двух устройств и логически делает их одним устройством. Порты двух разных устройств объединяются в агрегированные порты, и все порты могут передавать трафик данных. MLAG необходимо управлять устройством соответственно, но конфигурации проще, чем штабелирование, перезагрузка НЕ требуется после настройки MLAG. Переадресация и настройка обрабатываются на локальном устройстве, в нормальном состоянии трафик НЕ передается через одноранговую линию связи, пропускная способность одноранговой линии не является узким местом сети и задержка низкая.

Поддержка технологии наложения (включая NVGRE/VXLAN/GENEVE и т. Д.). Overlay может создавать пакеты уровня 2 в сетях уровня 3 с помощью заголовка NVGRE/VXLAN/GENEVE для инкапсуляции всех пакетов Ethernet. Overlay решает проблему ограничения размера таблицы MAC в традиционных сетях уровня 2, решает проблему ограничения количества идентификаторов VLAN и решает проблему динамической настройки сети, которая не может быть выполнена VLAN/VPN. Используйте VXLAN, например, 24-битный идентификатор VNI может поддерживать не более 16777215 логических сетей, сети уровня 2, построенные VXLAN, могут сохранять тот же IP/MAC и т. Д. При перемещении добродетельной машины.

Он поддерживает SDN (программно-определяемая сеть). SDN-это новая архитектура сети, которая может существенно упростить управление и обслуживание, разделив плоскость управления и плоскость данных сети.

Высокая надежность

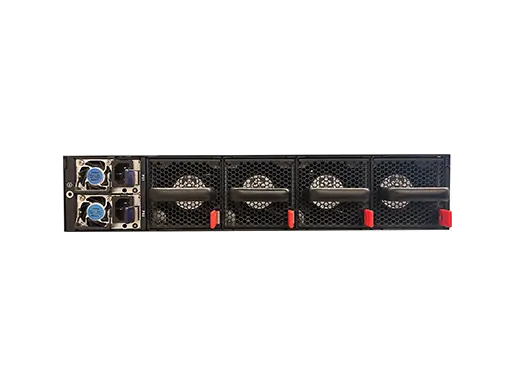

Питание от модулей питания с возможностью горячей замены, которые поддерживают резервирование AC/DC 1 1; Вентиляторы поддерживают резервирование 5 1/3 1; Поддержка технологии мониторинга окружающей среды в реальном времени для определения температуры набора микросхем, состояния вентилятора и мощности и т. Д. Поддержка LACP/ECMP/VRRP/VARP/STP/RSTP/MSTP/Smart Link/BFD/ERPS/G.8031/G.8032/Load-Balancing и т. Д. Для эффективной защиты сетевого трафика во всем.

Запатентованная технология «Sysmon» для мониторинга состояния процессора может принимать меры при ошибке системы.

Выдающийся контроль QoS

Обеспечьте 10 аппаратных очередей на порт (8 одноадресных очередей, 1 многоадресная очередь, 1 очередь монитора, 1 одноадресная очередь ЦП, 1 многоадресная очередь ЦП). Поддержка многоступенчатой технологии планирования, такой как WDRR (взвешенный дефицит Round Robin)/SP (строгий приоритет) и TD (хвостовое падение)/WRED (взвешенное случайное раннее обнаружение), чтобы предотвратить заторы. Механизм планирования очереди поддержки гибкий для того чтобы сделать формировать для движения очереди или порта.

Полицейские входа и выхода обеспечивают интеллектуальный мониторинг полосы пропускания, который поддерживает настройку степени детализации в соответствии со скоростью порта. Можно поддерживать как srTCM (односкоростной трехцветный маркер), так и trTCM (двухскоростной трехцветный маркер).

Служба поддержки Triple-play с гарантиями пропускной способности для приложений высокого качества

Предлагайте высокую пропускную способность для услуг Triple-Play, таких как IPTV, видеонаблюдение. Встроенные возможности QoS и гибкие технологии организации очередей гарантируют высокое качество услуг.

Богатый набор протоколов многоадресной рассылки (IGMP Snooping, IGMP v1/v2, PIM-SM) поддерживает до 2K многоадресных групп и 4K логических репликаций на группу. С программным обеспечением операционной системы полностью поддерживаются служба IPTV и управление задержками многоадресной рассылки.

Комплексная политика сетевой безопасности

Поддержка контроля безопасности класса абонента/класса коммутатора/класса сети.

IPv4/IPv6/MAC ACL может фильтровать IPv4/IPv6/пакеты без IP соответственно. Кроме того, доступен расширенный ACL IPv4/IPv6, который может соответствовать информации Layer2/layer3/layer4 в одном правиле. Список ACL может применяться к физическим портам/vlan/группе портов/группе vlan. Члены группы портов или группы vlan совместно используют набор списков ACL и сохраняют ресурс TCAM.

Функции ARP Inspection и IP Source Guard предотвращают злонамеренную атаку ARP на сеть. Поддержка функций защиты трафика ЦП, Storm Control и оптимизации нагрузки ЦП. Поддержка централизованной функции аутентификации 802.1x для запрещенного доступа к сети незаконного пользователя.

Удобные функции управления

Поддержка различных интерфейсов управления, включая консольный порт/межполосные сетевые порты/межполосный сетевой порт/порт USB. Поддержка SNMP v1/v2/v3, поддержка CLI (интерфейс командной строки), веб-управления, подключения Telnet и FTP. Поддержка OAM, чтобы сделать управление более удобным, и поддержка SSH2.0, SSL и т. Д. Для обеспечения безопасности управления.
