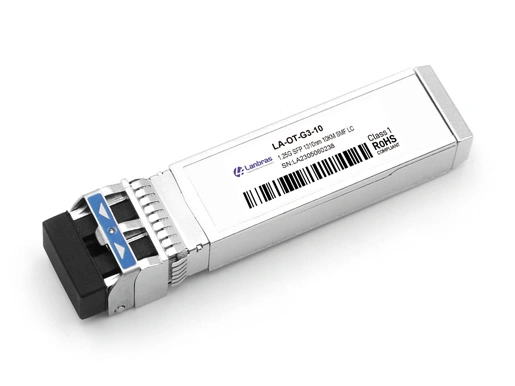

Настраиваемый приемопередатчик DWDM XFP 80 км 10 Гбит/с

Настраиваемый трансивер XFP 10 Гбит/с представляет собой интегрированный оптоволоконный трансивер, который обеспечивает высокоскоростной последовательный канал связи со скоростью передачи сигналов от 9,95 Гбит/с до 11,35 Гбит/с. Модуль соответствует многоисточниковому соглашению с 10-гигабитным малым форм-фактором с подключением (XFP)-MSA (INF-8077i) и настраиваемый XFP для приложений частотной сетки ITU (SFF-8477).
Он соответствует стандарту ITU-T G.698.1 с расстоянием между каналами 50 ГГц для SONET/SDH, IEEE DWDM 10GBASE-ZR для охвата 80 км (Ethernet) и DWDM 10GFC для приложений с охватом 80 км (оптоволоконный канал).

Приемопередатчик объединяет приемник и путь передачи на одном модуле. На стороне передачи последовательный поток данных 10 Гбит/с восстанавливается, задерживается и передается драйверу модулятора. Драйвер модулятора смещает и модулирует интегрированный лазер Mach-Zehnder (ILMZ), настраиваемый в C-диапазоне, что позволяет передавать данные по одномодовым волокнам через LC-разъем промышленного стандарта. На стороне приемника поток данных 10 Гбит/с восстанавливается из усилителя APD/транс-импеданса, повторно синхронизируется и передается выходному драйверу. Этот модуль отличает горяч-плугабле СФИ-уступчивым электрическим интерфейсом.

Особенности
● Поддерживает битрейт от 9,95 Гбит/с до 11,3 Гбит/с.
● Монолитно интегрированный перестраиваемый передатчик полного C-диапазона.
● Расстояние между каналами ITU 50 ГГц со встроенным шкафчиком длин волн
● Лазер, настраиваемый в C-диапазоне, и приемник APD.
● Максимальная длина соединения 80 км
Соединитель ЛК дуплекса ● полный
● Горяч-pluggable след XFP
● Поддерживает линию на стороне и петлевую обратную связь XFI.
● Ссылочные часы не требуются.
● Встроенные цифровые диагностические функции.
● Стандартный механизм освобождения под залог
● Рассеиваемая мощность <3,5 Вт.
● Диапазон температур корпуса: от 0 ° C до 70 ° C.

Описания направляющего штифта длины волны LA-OT-10GTDW-X80

Примечание:

1. Когда перестраиваемый модуль подключается впервые, он переходит на канал по умолчанию, или Tx_DIS утверждает, что он перейдет в режим ожидания. LA-OT-10GTDW-X80 Канал по умолчанию составляет 1563,45 нм, совместим с диапазоном каналов от 1 до 88.

2. Когда модуль включается питание, он автоматически переходит на последний канал, или Tx_DIS утверждает, что он перейдет в состояние ожидания. Если Tx_DIS утверждается, то будет очищен последний канал ed, и для установки канала потребуется действительная команда нового канала.

3. Если Tx отключен, а затем снова включен, модуль возвращается на последний канал ed.

Абсолютные максимальные рейтинги

Электрические характеристики

Примечания:

1. Максимальное значение общей мощности указывается во всем диапазоне температур и напряжений.

2. После внутреннего соединения переменного тока.

3. В дифференциальную оконечность до 100 Ом.

4. Потеря сигнала-это открытый коллектор, который можно подтянуть с помощью резистора 4,7-10 кОм до 3,15-3,6 В. Логика 0 указывает на нормальную работу; логика 1 указывает на отсутствие сигнала.

Оптические характеристики

Примечания:

1. Соответствует примерно 0,4 нм.

2. Измерено с худшим ER; BER<10-12 при 10,3 Гбит/с, 231 - 1 PRBS.

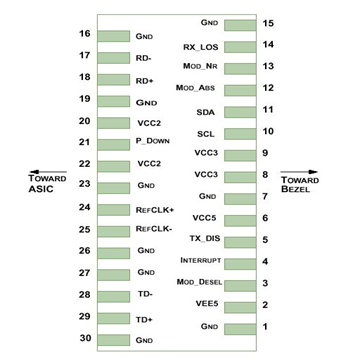

Назначение булавки

Схема номеров и имени контактов блока разъемов хост-платы

Примечания:

1. Земля цепи модуля изолирована от земли шасси модуля внутри модуль.

2. 2 Открытый коллектор; на плате хоста следует подтянуть с напряжением 4,7-10 кОм до напряжения от 3,15 В до 3,6 В.

3. Вход эталонных часов не требуется для настраиваемого XFP 80km. Если он будет присутствовать, то будет проигнорирован.

Функции цифров диагностические

Приемопередатчики СФП 80 км перестраиваемый обеспечивают цифровые диагностические функции через 2-проводный последовательный интерфейс, который позволяет в реальном времени получать доступ к следующим рабочим параметрам:

• Температура приемопередатчика

• Ток смещения лазера

• Передаваемая оптическая мощность

• Полученная оптическая мощность

• Напряжение питания трансивера

Он также обеспечивает сложную систему сигнальных и предупреждающих флагов, которые могут использоваться конечными пользователями, когда определенные рабочие параметры находятся за пределами установленного заводом нормального диапазона.

Данные по оператинг и диагностики проконтролированы и сообщены регулятором приемопередатчика диагностик цифров внутри приемопередатчика, к которому получают доступ через 2-проводной последовательный интерфейс. Когда последовательный протокол активирован, последовательный тактовый сигнал (вывод SCL) генерируется хостом. Положительные данные по часов края в приемопередатчик СФП в те этапы своей карты памяти которые не пишут-защищены. Данные по отрицательного края часов от приемопередатчика XFP. Сигнал последовательных данных (вывод SDA) является двунаправленным для последовательной передачи данных. Хост использует SDA в сочетании с SCL для обозначения начала и окончания активации последовательного протокола. Память организована в виде серии 8-битных слов данных, которые могут быть адресованы индивидуально или последовательно. Двухпроводный последовательный интерфейс обеспечивает последовательный или случайный доступ к 8-битным параметрам, адресуемым от 000h до максимального адреса памяти.

Для получения более подробной информации, включая определения карт памяти, см. спецификацию XFP.

Контура чертежа (мм)

Применение

● DWDM 10GBASE-ZR/ZW 10G Ethernet

● DWDM 80KM 10G оптоволоконный канал

● DWDM SONET OC-192 и SDH STM-64
