Особенности

Пакет СФП ● с соединителем ЛК
● Лазер DML CWDM DFB и PIN-TIA фотоприемник
● Передача до 40 км на SMF
● Ссылки данных до 11,3 Гбит/с
● Один источник питания 3,3 В
● Рассеиваемая мощность <1,5 Вт.
● 2-проводной интерфейс со встроенным цифровым диагностическим контролем
● Низкий уровень электромагнитных помех и отличная защита от электростатического разряда
● Стандарт лазерной безопасности IEC-60825 совместим
● Совместимость с RoHS
● Соответствует SFF-8472 SFP MSA
● Соответствует SFP SFF-8431 и SFF-8432

Абсолютные максимальные рейтинги

Параметр	Символ	Минимум	Максимум	Единицы
Температура хранения	TST	-40	+ 85	° С
Напряжение питания	Vcc	-0,3	+ 3,5	V
Рабочий Относительный Влажность	Правый	5	95	%

Операционная среда

Параметр	Символ	Мин	Типичные	Макс	Единицы
Напряжение питания	Vcc	3,15	3,3	3,45	V
Операционный случай Температура	ТК	0		+ 70	° С
Рассеиваемая мощность				1,5	Вт
Скорость передачи данных			10,3125		Гбит/с

Оптические характеристики

Параметр	Символ	Мин.	Типа.	Макс.	Единицы
Секция передатчика
Длина волны центра	LO	1270		1370	Нм
Спектральная ширина (-20 дБ)	ДЛ			1	Нм
Средняя выходная мощность	По	0		5	ДБм
Коэффициент вымираания	Er	3,5			ДБ
Боковой режим Коэффициент подавления	СМСР	30			ДБ
Общее дрожание	TJ	IEEE 802.3ae
Секция приемника
Длина волны центра	LO	1270		1610	Нм
Чувствительность приемника	Рсен			− 15	ДБм
Перегрузка приемника	Ров	0			ДБм
Возвращенная потеря		12			ДБ
ЛОС Ассерт	ЛОСА	− 28			ДБм
ЛОС Десерт	Losd			− 16	ДБм
ЛОС Гистерезис		0,5		4

Электрические характеристики

Параметр		Символ	Мин.	Типа.	Макс.	Единица
Секция передатчика
Дифференциальный вход Импендентность		Зин	90	100	110	Ом
Качели ввода данных Дифференциальный		Вин	180		700	МВ
Отключить TX	Отключить		2,0		Vcc	V
Отключить TX	Включить		-0,3		0,8	V
Неисправность tx	Ассерт		2,4		Vcc	V
Неисправность tx	Дезерт		-0,3		0,8	V
Секция приемника
Выходной дифференциал Импенденс		Зут	80	100	120	Ом
Качели ввода данных Дифференциальный		Vout	300		850	МВ
Ркс_ЛОС	Ассерт		2,0		Vcc	V
Ркс_ЛОС	Дезерт		-0,3		0,4	V

Диагностика

Параметр	Диапазон	Точность	Единица	Калибровка
Температура	0 ~ 70	± 5	° С	Внутренние
Напряжение	3,15 ~ 3,45	± 0,1	V	Внутренние
Смещения тока	10 ~ 80	± 2	МА	Внутренние
Мощность Tx	-2 ~ 5	± 2	ДБм	Внутренние
Мощность Rx	-16 ~ -3	± 3	ДБм	Внутренние

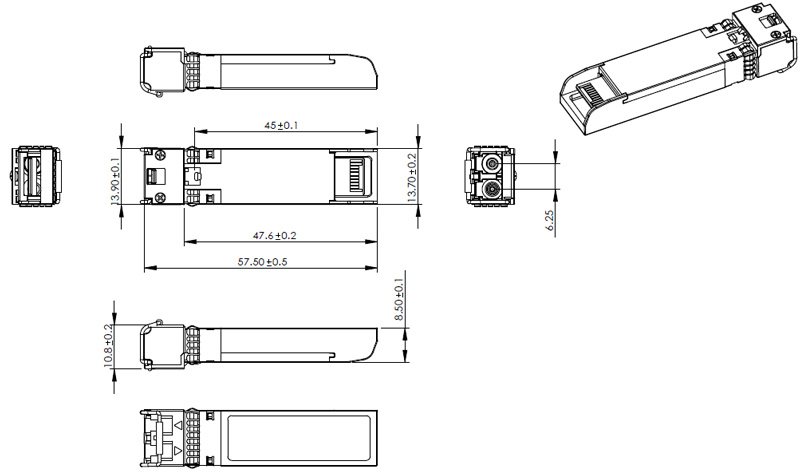

Описание штифта

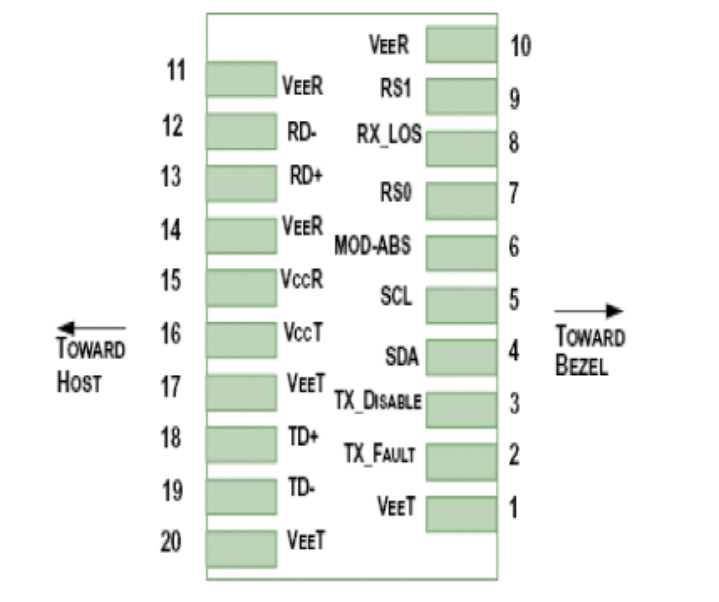

Pin Description of 10Gb/s SFP CWDM 40km Transceiver

Булавки	Имя	Описание	ПРИМЕЧАНИЕ
1	Веит	Земля передатчика
2	Неисправность tx	Индикация неисправности передатчика	1
3	Отключить Tx	Отключить передатчик	2
4	Мод DEF2	Определение модуля 2	3
5	Мод DEF1	Определение модуля 1	3
6	Мод DEF0	Определение модуля 0	3
7	RS0	Не подключен
8	ЛОС	Потеря сигнала	4
9	RS1	Не подключен
10	VeeR	Земля приемника
11	VeeR	Земля приемника
12	РД-	Инв. Полученный вывод данных	5
13	РД	Выход данных IReceived	5
14	VeeR	Земля приемника
15	ВКЦР	Мощность приемника
16	ВККТ	Мощность передатчика
17	Веит	Земля передатчика
18	ТД	Передача ввода данных	6
19	ТД-	Инв. Передача ввода данных	6
20	Веит	Земля передатчика

Примечания:

1. Ошибка TX-это выход с открытым коллектором, который следует подтянуть с помощью резистора 4,7 кОм ~ 10 кОм на хост-плате до напряжения от 2,0 В до Vcc 0,3 В. Логика 0 указывает на нормальную работу; логика 1 указывает на какую-то неисправность лазера. В низком состоянии выходное напряжение будет составлять менее 0,8 В.

2. TX Disable-это вход, который используется для отключения оптического выхода передатчика. Он подтягивается внутри модуля с помощью резистора 4,7 кОм ~ 10 кОм. Его государствами являются:

Низкий (0 ~ 0,8 В): передатчик горит

(> 0,8 В, <2,0 В): не определено

Высокий (2,0 ~ 3,3 В): передатчик отключен

Открытый: передатчик отключен

3. MOD-DEF 0,1,2-контакты определения модуля. Их следует подтянуть с помощью резистора 4,7 кОм ~ 10 кОм на плате хоста. Напряжение подтягивания должно быть VcCT или VcCR.

MOD-DEF 0 заземлен модулем, чтобы указать, что модуль присутствует

MOD-DEF 1-это тактовая линия двухпроводного последовательного интерфейса для последовательного идентификатора.

MOD-DEF 2-это линия передачи данных двухпроводного последовательного интерфейса для последовательного идентификатора

4. LOS-это выход с открытым коллектором, который следует подтянуть с помощью резистора 4,7 кОм ~ 10 кОм на плате хоста до напряжения между 2,0 В и Vcc 0,3 В. Логика 0 указывает на нормальную работу; логика 1 указывает на потерю сигнала. В низком состоянии выходное напряжение будет составлять менее 0,8 В.

5. Это выход дифференциального приемника. Они представляют собой внутренне связанные переменным током дифференциальные линии 100 Ом, которые должны быть завершены с помощью 100 Ом (дифференциала) на пользовательском SERDES.

6. Это входы дифференциального передатчика. Они АК-соединенные, дифференциальные линии с дифференциальным прекращением 100Ω внутри модуля.

Рекомендуемая схема применения

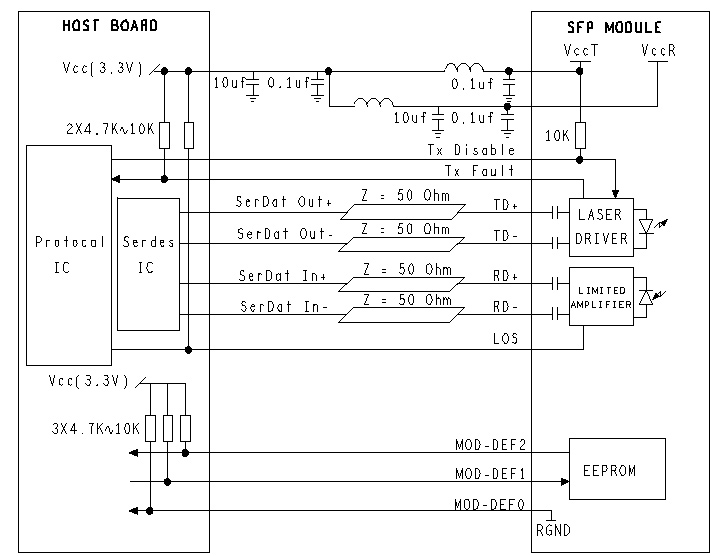

Recommended Application Circuit of 10Gb/s SFP CWDM 40km Transceiver
