Приемопередатчик 10 Гбит/с DWDM SFP 80 км

Трансиверы 10G DWDM включают диод APD и передатчик со стабилизацией температуры DFB-EML. Функции цифров диагностические доступны через И2К. Этот модуль конструирован для волокна одиночного режима и работает на номинальной длине волны решетки 100 ГХз ИТУ, длины волны диапазона ДВДМ к.

Особенности
● Ссылки данных до 11,3 Гбит/с
● Передача до 80 км на SMF
● DWDM EML лазер и приемник APD
● Металлический корпус, для более низких электромагнитных помех
● 2-проводной интерфейс со встроенным цифровым диагностическим контролем
● Горяч-pluggable след ноги SFP
● Соответствует SFP SFF-8431 и SFF-8432
● Технические характеристики, совместимые с SFF 8472
● Уступчивое с СФП МСА с соединителем ЛК
● Один источник питания 3,3 В
● Диапазон рабочих температур корпуса: от 0 ° C до 70 ° C
● Рассеиваемая мощность <1,5 Вт.

Стандарт
● Соответствует SFF-8431
● Соответствие RoHS.

Выбор продукта

Описания Пин проводника длины волны λк К-диапазона

Абсолютные максимальные рейтинги

Рекомендуемые условия эксплуатации

Оптические характеристики

Примечания:

1. Выходная мощность-это мощность, соединенная с одномодовым волокном 9/125 мм.

2. Соответствует примерно 0,8 нм.

3. Измеряется на тестовой схеме PRBS 231-1, @ 10325 Гбит/с, BER<10-12.

Электрические характеристики

Примечания:

1. Подключен напрямую к контактам ввода данных TX. После этого переменный ток соединен.

2. Или разомкнуть цепь.

3. В дифференциальную оконечность до 100 Ом.

4. Это нефильтрованные значения 20-80%.

5. Потеря сигнала составляет LVTTL. Логика 0 указывает на нормальную работу; логика 1 указывает на отсутствие сигнала.

Описания Пин

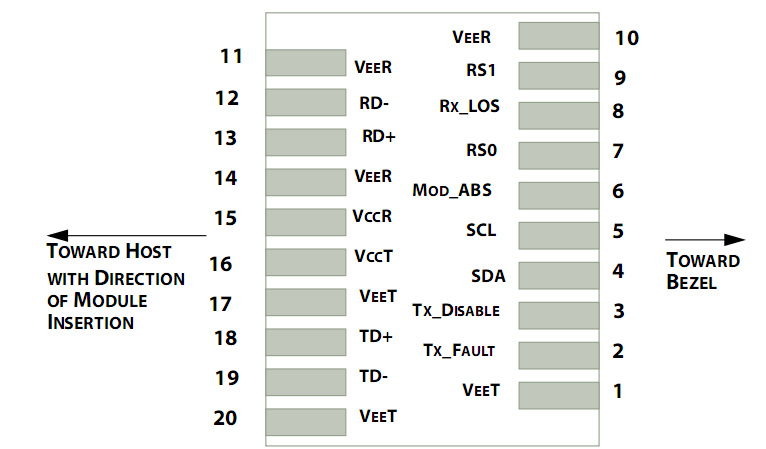

Вывод из блока соединителей на плате хоста

Примечания:

1. заземление цепи внутренне изолировано от земли шасси.

2. TFAULT-это открытый выход коллектора/стока, который следует подтянуть с помощью резистора 4,7-10 кОм на плате хоста, если он предназначен для использования. Напряжение напряжения должно быть от 2,0 В до Vcc 0,3 В. Высокий выход указывает на неисправность передатчика, вызванную либо током смещения TX, либо выходной мощностью TX, превышающей заданные пороговые значения сигнализации. Низкий выход указывает на нормальную работу. В низком состоянии выходное напряжение составляет <0,8 В.

3. Выход лазера отключен на TDIS> 2,0 В или открыт, включен на TDIS <0,8 В.

4. Следует подтянуть хост-плату 4,7-10 кОм до напряжения от 2,0 В до 3,6 В. MOD_ABS тянет линию низко, чтобы указать, что модуль подключен.

5. Внутренне опущен за SFF-8431 Rev 4,1.

6. LOS-выход открытого коллектора. Его следует подтянуть с 4,7-10 кОм на хост-плате до напряжения от 2,0 В до 3,6 В. Логика 0 указывает на нормальную работу; логика 1 указывает на потерю сигнала.

Функции цифров диагностические

Приемопередатчики 10G DWDM поддерживают 2-проводный протокол последовательной связи, как определено в SFP MSA.

Стандартный последовательный идентификатор SFP обеспечивает доступ к идентификационной информации, которая описывает возможности трансивера, стандартные интерфейсы, производителя и другую информацию.

Кроме того, трансиверы SFP обеспечивают уникальный улучшенный интерфейс цифрового диагностического мониторинга, который позволяет в режиме реального времени получать доступ к рабочим параметрам устройства, таким как температура приемопередатчика, ток смещения лазера, передаваемая оптическая мощность, принимаемая оптическая мощность и напряжение питания приемопередатчика. Он также определяет сложную систему сигнализации и предупреждающих флагов, которые используются конечными пользователями, когда определенные рабочие параметры находятся за пределами установленного заводом нормального диапазона.

SFP MSA определяет 256-байтовую карту памяти в EEPROM, которая доступна через двухпроводный последовательный интерфейс по 8-битному адресу 1010000X (A0h). Цифровой диагностический интерфейс мониторинга использует 8-битный адрес 1010001X (A2h), поэтому первоначально определенная карта памяти последовательного идентификатора остается неизменной.

Информация о работе и диагностике контролируется и сообщается контроллером приемопередатчика цифровой диагностики (DDTC) внутри приемопередатчика, доступ к которому осуществляется через двухпроводный последовательный интерфейс. Когда последовательный протокол активирован, последовательный тактовый сигнал (SCL, Mod Def 1) генерируется хостом. Положительные данные по часов края в приемопередатчик СФП в те этапы Э2ПРОМ которые не писани-защищены. Данные по отрицательного края часов от приемопередатчика SFP. Последовательный сигнал данных (SDA, Mod Def 2) является двунаправленным для последовательной передачи данных. Хост использует SDA в сочетании с SCL для обозначения начала и окончания активации последовательного протокола. Память организована в виде серии 8-битных слов данных, которые могут быть адресованы индивидуально или последовательно.

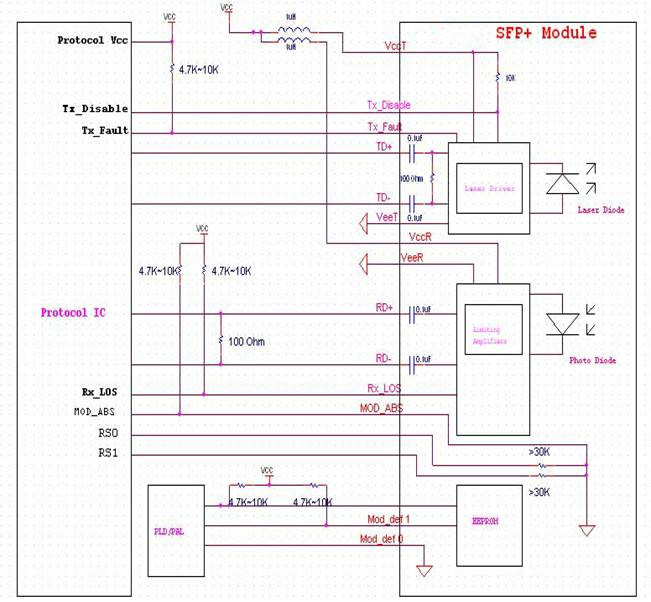

Блок-схема интерфейса хост-приемопередатчика

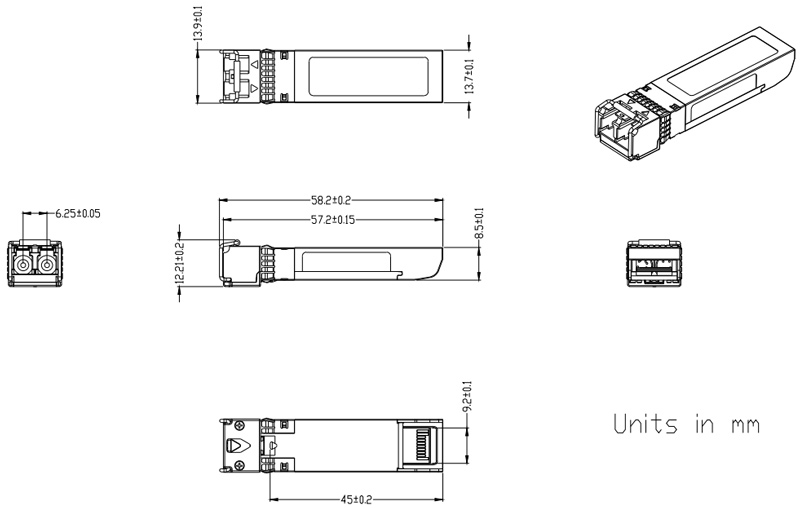

Контура чертежа (мм)

Соответствие нормативным требованиям

Применение

● 10G Ethernet

● 10G SONET/SDH, OTU2/2e и 10G FC
