| Часть No. | LA-SWAI-G0105PB-S-L |
| Deion | 5 + 1 мощный коммутатор PoE на солнечной энергии |

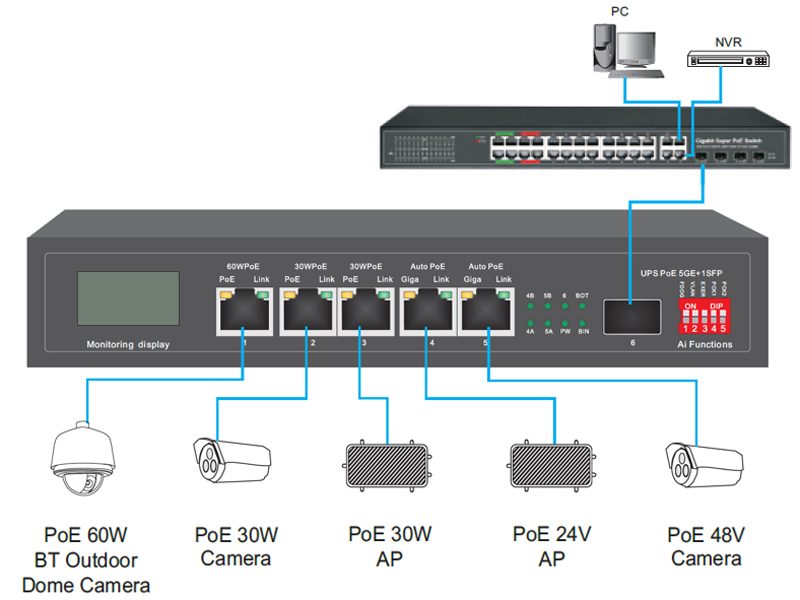

| Порт | 1 порт PoE 10/100/1000Base-TX 60 Вт (данные/питание) |
| 2 порта PoE 10/100/1000Base-TX 30 Вт (данные/мощность) |
| 2*10/100/1000Base-TX Auto PoE порт (данные/питание) |
| 1*1000 м SFP |
| Порт PoE | 1 порт: версия Ai Hi-PoE, выходная мощность порта макс. 60 Вт |
| 2-3 порта: IEEE 802.3af/at, выходная мощность порта МАКС. 30 Вт |
| 4-5 портов: автоматический порт PoE версии AI (питание для устройств 48 В/24 В), выходная мощность порта макс. 25 Вт |
| Поддержка 1-5 портов PoE (первый выход порта HiPoE _ 60W) |
| Функции | Q_Lead-acid режим батареи + режим батареи L_Lithium |
| Сетевой протокол | IEEE 802,3 |
| IEEE 802.3i 10BASE-T |
| IEEE 802.3u 100BASE-TX |
| IEEE 802.3ab1000BASE-T |
| IEEE 802.3x |
| IEEE 802.3z 1000BASE-X |
| IEEE 802.3af/at/PoE ++ |
| Ай ПСЭ |
| Стандарт PoE | IEEE802.3af/at/PoE ++ |
| Спецификация порта | 10/100/1000 БасеТ (кс) Автомобиль |
| Режим передачи | Хранить и пересылать (полная скорость провода) |
| Полоса пропускания | 12 Гбит/с |
| Пересылка пакетов | 8,64 Мпс |
| MAC адрес | 2 К |
| Буфер | 2,5 м |
| Дальность передачи | 10BASE-T: Cat3,4,5 UTP (≤ 250 метров) |
| 100BASE-TX: Cat5 или более поздняя UTP (150 метров) |
| 1000BASE-TX: Cat6 или новее UTP (150 метров) |
| 1000БАСЭ-СС: 62,5 μм/50μм ММФ (2 м ~ 550 м) |
| 1000БАСЭ-ЛС: 62,5 μм/50μм ММ (2 м ~ 550 м) или 10μм СМФ (2 м ~ 5000 м) |
| Максимум. Поддержка дальности передачи 120 км для одномодового оптического волокна |
| Скорость передачи | Полудуплекс Ethernet 10 Мбит/с, полный дуплекс 20 Мбит/с |
| Полудуплекс Fast Ethernet 100 Мбит/с, полный дуплекс 200 Мбит/с |
| Полный дуплекс Gigabit Ethernet 2000 Мбит/с |

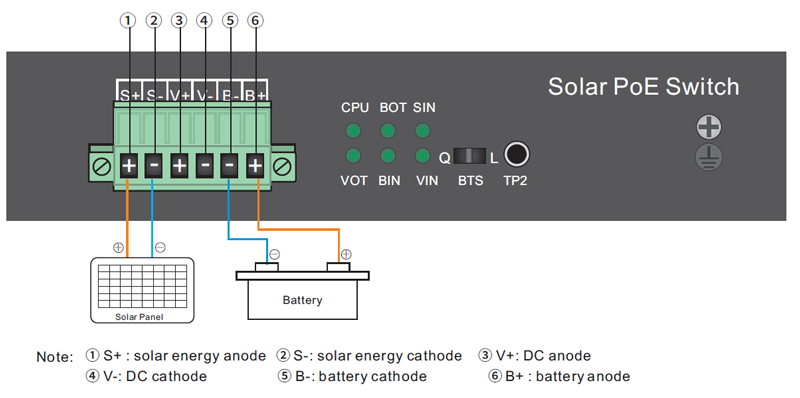

| Пин питания | Источник питания 48 В: 12 + 36-; Источник питания 24 В: 45 + 78- |
| Потребляемая мощность | Поддержка ввода солнечной панели 12 В (≤ 33 В) или батарей with12V |
| Поддержка входа солнечной панели 24 В (≤ 44 В) или с батареями 24 В |
| Вход батареи 12 В постоянного тока: 15-26 В постоянного тока; Вход батареи 24 В постоянного тока: 26-32 В |
| 12V/24V солнечная панель входная мощность MAX 200W |
| Функция зарядки | Интегрированный полностью автоматический ging |
| Встроенная функция защиты аккумулятора |
| Автоматическое распознавание напряжения батареи |
| Интегрированная система автоматической активации литиевых батарей |
| Встроенная система защиты от запуска малой громкости |
| Аккумулятор | Поддержка свинцово-кислотных аккумуляторов 12 В или 24 В MAX 50AH, 5A |
| Поддержка литиевых батарей 12 В или 24 В MAX 50AH, 5A |
| Светодиодный индикатор | PW: индикатор питания; BIN: индикатор заряда батареи; BOT: индикатор разряжения батареи; |
| 6: (Светодиод SFP); 4A-5A: порт 4-5 48 В PoE ВКЛ.; 4B-5B: порт 4-5 24 В PoE ВКЛ. |
| Процессор: Светодиод работы системы; VOUT: выход PoE Индикатор нормального VOL; |
| SIN: индикатор входа солнечной панели; VIN: индикатор входа постоянного тока |
| Рабочая температура. и | -20 ~ + 65 ° C; 10% ~ 90% относительной влажности без конденсации |
| Влажность |
| Темп хранения. и | -40 ~ + 70 ° C; 5% ~ 90% относительной влажности без конденсации |
| Влажность |
| Размер продукта (Д * Ш * В) | 160 мм * 142 мм * 35 мм |
| Размер упаковки (Д * Ш * В) | 300 мм * 175 мм * 100 мм |
| Н. У. | 0,72 кг (не включая панель солнечной энергии, аккумулятор или адаптер питания) |
| Упаковка | 25 пкс/ктн, 24,5 кгс, коробка тусклая. 53,5*51*41 см |
| Установка | Монтаж в стойку или на стену |
| Молниезащита | 3кВ 8/20мкс; IP30 |
| Сертификат | Знак CE, коммерческий; CE/LVD EN60950; FCC Часть 15 Класс B; RoHS; |
| Гарантия | Целое устройство на 1 год (аксессуары в комплект не входят) |
| Панель управления генератором |
| Аккумулятор | Свинцово-кислотный аккумулятор | Литиевая батарея |
| Напряжение батареи | 12 В | 24 В | 12,6 В | 25,2 В |
| Изменение режима | ШИМ (предел тока и напряжения-постоянный ток-предел напряжения-напряжение и предел тока-плавающий ge) | ШИМ (предел тока и напряжения-постоянный ток-предел напряжения) |
| Дополнение Само-потребления |
|
| Напряжение обнаружения Само-потребления | <12,6 В | <25,2 В | 12,2 В | 24,4 В |
| Номинальный ток зарядки | 5А | - |
| Плавающий ток заряда | 50 мА-1000 мА | - |
| Зарядка заканчивается | Время плавающего GE достигнуто | Номинальное напряжение, ток гинга <10 мА |
| Номинальный ток разряда | 6.5A | 3,6 А | 8,5 А | 4А |
| Выходной ток POE | MAX1.25A |
| Выходное напряжение POE | 48 ~ 56 В |
| Максимальное фотоэлектрическое напряжение | 32 В | 44 В | 32 В | 44 В |
| Максимальное напряжение зарядки | 14,7 В | 29,6 В | 12,6 В | 25,2 В |
| Напряжение плавающего заряда | 13,7 В | 27,4 В | - | - |
| Напряжение отключения | 10,1 В | 20,2 В | 8 В | 16 В |
| Восстановление разрядки напряжения | 12,4 В | 25,8 В | - | - |
| Связь IIC | Запрос связи IIC и конфигурация электричества, напряжения, тока, времени отключения и рабочего состояния |
| Защита от перегрева | Главное правление над предохранением от температуры и батареей над температурой (опционным) |
| Защита входа | Защита от перегрузки по току, перенапряжения, задержки запуска и защиты от реверса |
| Функция вывода | Перегрузка по току, перенапряжение, короткое замыкание |
| Индикатор | Индикатор нормальной работы системы, индикатор батареи, индикатор нормального входного сигнала, многофункциональный индикатор отказа |
| Рабочая температура | -30 ℃ ~ + 65 ℃ |
| Индикатор |

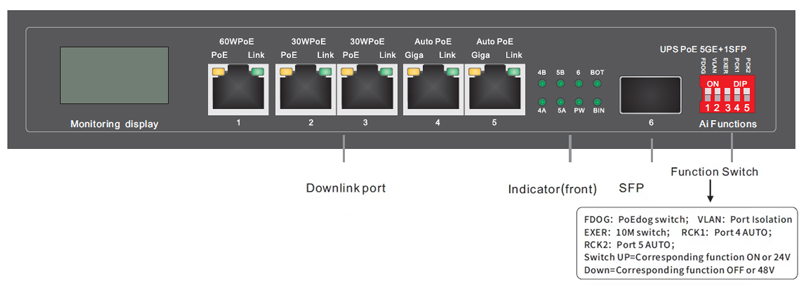

| Индикатор (передний) | Статус | Deion |
| Индикатор питания: PW | Всегда ВКЛ | Нормальный |
| Всегда ВЫКЛ | Питание отключено |
| Нисходящий светодиод | Оранжевый (PoE) | Всегда ВКЛ | Питание подключенных устройств и нормальное питание |
| Зеленый (ссылка) | Всегда ВЫКЛ | Нет подключенных устройств или источника питания |
| Светодиод SFP: 6 | Всегда ВКЛ | SFP нормально подключен |
| Всегда ВЫКЛ | Аномально подключенный SFP |
| Индикатор (передний) | Статус | Deion | Индикатор (передний) | Статус | Deion |
| 4B: 4 порта 24 В PoE | Всегда ВКЛ | Питание 24 В PoE | 5B: 5 портов 24 В PoE | Всегда ВКЛ | Питание 24 В PoE |
| Всегда ВЫКЛ | 24V PoE без питания | Всегда ВЫКЛ | 24V PoE без питания |
| 4A: 4 порта 48 В PoE | Всегда ВКЛ | Питание 48 В PoE | 5A: 5 портов 48 В PoE | Всегда ВКЛ | Питание 48 В PoE |
| Всегда ВЫКЛ | 48V PoE без питания | Всегда ВЫКЛ | 48V PoE без питания |
| BOT: светодиод Disging | Всегда ВКЛ | Батарея в гинг, электричество> 15% | BIN: светодиод зарядки | Всегда ВКЛ | Батарея в гинг, электричество <98% |
| Всегда ВЫКЛ | Батарея disging закончена или не disging | Всегда ВЫКЛ | Батарея гинг или нет в гинг |
| Мерцание | 1/2S: электричество <15% | Мерцание | Чтобы быть полностью ged, электричество ≥ 98% |
| BOT, BIN OFF сразу: ging закончен |

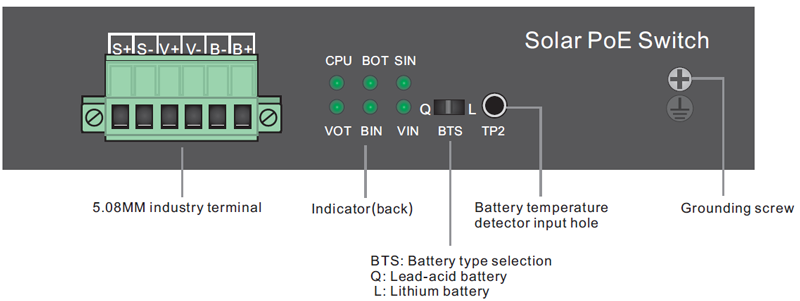

| Индикатор (передний) | Статус | Deion | Индикатор (передний) | Статус | Deion |
| Процессор: светодиод работы системы | Всегда ВКЛ | Система разбилась | SIN: Солнечная энергия IN LED | Всегда ВКЛ | Нормальный вход солнечной энергии |
| Всегда ВЫКЛ | Система неудачно запущена | Всегда ВЫКЛ | Солнечная энергия не вводная |
| Мерцание | 1/2S: батарея нормальная | Мерцание | 1/2S: солнечная энергия с задержкой (время: 10 минут) |
| 1/4S: отказ батареи | 1/4S: неисправность входного напряжения солнечной энергии, гинг остановлен |
| BOT: светодиод Disging | Всегда ВКЛ | Аккумулятор в отсеке, электричество> 15% | BIN: светодиод зарядки | Всегда ВКЛ | Батарея в гинг, электричество <98% |
| Всегда ВЫКЛ | Дисгинг батареи завершен или не в дисгинг | Всегда ВЫКЛ | Гинг батареи закончен или нет в гинг |
| Мерцание | 1/2S: электричество <15% |
| Мерцание | Чтобы быть полностью ged, электричество ≥ 98% |
| VOT: нормальный светодиод напряжения PoE | Всегда ВКЛ | Нормальное напряжение PoE | VIN: светодиод постоянного тока | Всегда ВКЛ | DC IN нормальный |
| Всегда ВЫКЛ | DC не вход |
| Всегда ВЫКЛ | Ненормальное напряжение PoE | Мерцание | Ошибка напряжения постоянного тока, гинг остановлен |
