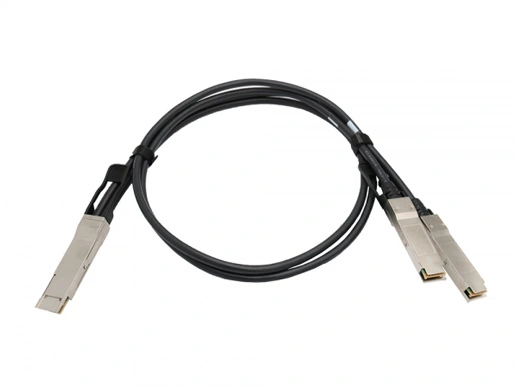

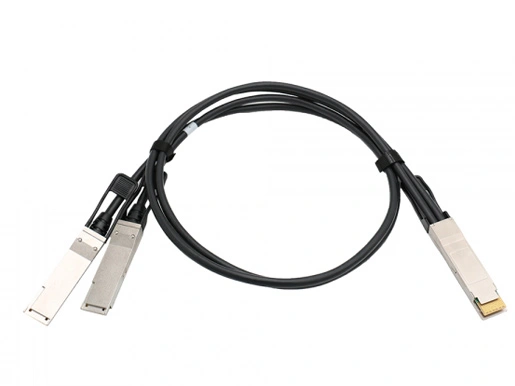

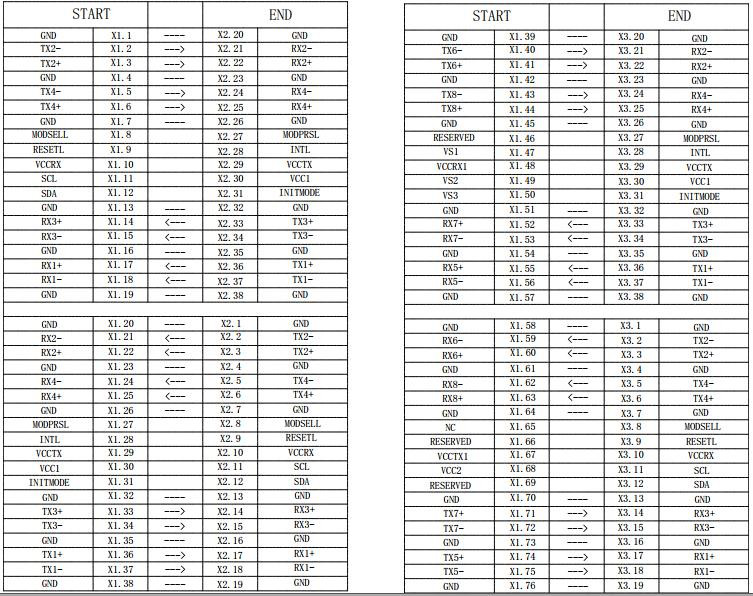

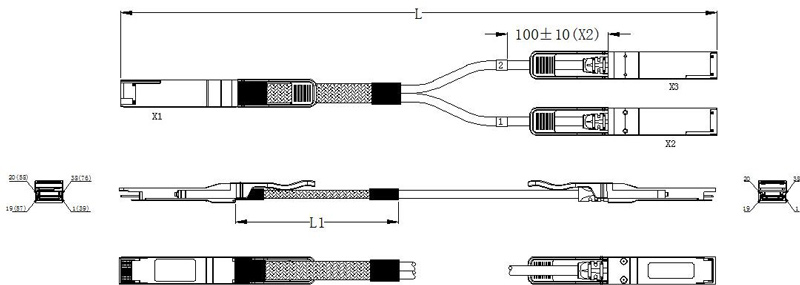

Пассивное прямое крепление медного кабеля 200G QSFPDD к 2x100G QSFP28

Дифференциальный

Импеданс

Импеданс кабеля

105 + 5/-10 Ом

Время роста 25ps (20% - 80%).

Сопротивление карты весла

100 ± 10 Ом

Импеданс прекращения кабеля

100 ± 15 Ом

Дифференциальный (вход/выход)

Возврат потери SDD11/SDD22

{16,5-2 √f 0,05 ≤f <4,1}

Return_loss(f)≥

{10,66-14log10(f/5,5) 4,1 ≤f≤ 19}

Где f-частота в ГГц

Возвратные потери (f)-возвратные потери при частоте f

10 МГц ≤f≤ 19 ГГц

Дифференциал к

Общий режим (вход/выход)

Возвращение потери SCD11/SCD22

{22-(20/25.78) f 0,01 ≤f <12,89}

Return_loss(f)≥

{15-(6/25.78) f 12,89 ≤f≤ 19}

Где f-частота в ГГц

Return_loss(f)-обратные потери от дифференциального к синфазному на частоте f

10 МГц ≤f≤ 19 ГГц

Общий режим для

Синфазный режим (вход/выход)

Возвратная потеря SCC11/SCC22

Возвращение_лосс (ф) ≥ 2дБ 0,2 ≤ф≤ 19

Где f-частота в ГГц

Return_loss(f)-возвратные потери от синфазного к синфазному на частоте f

10 МГц ≤f≤ 19 ГГц

Дифференциальная вносимая потеря

(SDD21 Макс.)

Дифференциальные вносимые потери Макс. Для TPa к TPb Исключая

Испытательное приспособление

10 МГц ≤f≤ 19 ГГц

Ф

AWG

1,25 ГГц

2,5 ГГц

5,0 ГГц

7,0 ГГц

10 ГГц

12,89 ГГц

30(1 м) Макс.

4,5 дБ

5,4 дБ

6,3 дБ

7,5 дБ

8,5 дБ

10,5 дБ

30/28(3 м) Макс.

7,5 дБ

9,5 дБ

12,2 дБ

14,8 дБ

18,0 дБ

21,5 дБ

26(3 м) Макс.

5,7 дБ

7,2 дБ

9,9 дБ

11,9 дБ

14,1 дБ

16,5 дБ

26/25(5 м) Макс.

7,8 дБ

10,0 дБ

13,5 дБ

16,0 дБ

19,0 дБ

22,0 дБ

Дифференциал к

Общий режим

Конверсионные потери-дифференциальные

Вставка

Потери (SCD21-SDD21)

{10 0,01 ≤f <12,89}

Преобразуе_потеря (f) - IL(f)≥

{27-(29/22) f 12,89 ≤f﹤ 15,7}

Где f-частота в ГГц

Потери преобразования (f)-это потери преобразования дифференциала кабельной сборки в синфазные.

IL(f)-потери ионов кабельной сборки

10 МГц ≤f ≤ 19 ГГц

МДНЕКСТ

(Несколько помех, близких к концу)

≥ 26 дБ при 12,89 ГГц

10 МГц ≤f ≤ 19 ГГц

Низкий уровень

Контактное сопротивление

70 миллиом Макс. от начального.

EIA-364-23: приложите максимальное напряжение 20 мВ

И ток 100 мА.

Сопротивление изоляции

10 МОм (мин.)

EIA364-21: AC300V 1 минута

Диэлектрик

Выдерживаемое напряжение

ОТСУТСТВИЕ разрушительного disge.

EIA-364-20: Подайте напряжение 300 В постоянного тока в течение 1 минуты между соседними клеммами.

И между соседними терминалами и землей.

Рабочая температура. Диапазон

От-20 ° C до + 75 ° C

Диапазон рабочих температур кабеля.

Темп хранения. Диапазон

(В упакованном состоянии)

От-40 ° C до + 80 ° C

Диапазон температур хранения кабеля

В упакованном состоянии.

Тепловой Велоспорт

Не работает

Нет доказательств физического повреждения

EIA-364-32D, Метод A, от-25 до 90C, 100 циклов, 15 мин. Пребывает

Распыление соли

48 часов распыления соли после оболочки

Коррозионная площадь менее 5%.

EIA-364-26

Смешанный проточный газ

Пройдите электрические испытания на 3,1 после

Подчеркивая. (Только для разъема)

EIA-364-35 Класс II, 14 дней.

Темп. Жизнь

Нет доказательств физического повреждения

EIA-364-17C w/ RH, влажное тепло 90 ℃ при 85% относительной влажности в течение 500 часов, затем возвращается в окружающую

Кабель Холодный Согните

4H, нет доказательств физического повреждения

Состояние: -20 ℃ ± 2 ℃, диаметр оправки в 6 раз превышает диаметр кабеля.

Вибрация

Пройдите электрические испытания

На 3,1 после стресса.

Зажим и вибрация в EIA-364-28E, TC-VII, буква условия испытаний-D, 15 минут по осям X, Y и Z.

Кабель гибкий

Нет доказательств физического повреждения

Гибкий кабель 180 ° для 20 циклов (± 90 ° от номинального положения) при 12 циклах в минуту с нагрузкой 1,0 кг, приложенной к оболочке кабеля. Гибкость в области загрузки 90 ° в каждом направлении от вертикали. Пер EIA-364-41C

Удержание кабельной вилки в клетке

90Н МИН.

Нет доказательств физического повреждения

Усилие должно быть приложено осевом без повреждения клетки. За SFF 8661 Rev 2,1

Потяните оболочку кабеля примерно на 1 фут за кабельной вилкой. Отсутствие функциональных повреждений кабельной вилки ниже 90 Н.

Пер SFF-8432 Rev 5,0

Удержание кабеля в вилке

90Н МИН.

Нет доказательств физического повреждения

Кабельная вилка закреплена так, что объемный кабель висит вертикально. Осевая нагрузка 90N прикладывается (постепенно) к оболочке кабеля и удерживается в течение 1 минуты. Пер EIA-364-38B

Механический удар

Пройдите электрические испытания

За 3,1 после подчеркивания.

Зажим и удар в EIA-364-27B, TC-G, 3 раза в 6 направлениях, 100 г, 6 мс.

Ввод кабельной вилки

40N Макс. (QSFP56)

За SFF8661 Rev 2,1

Кабельный штекер Извлечение

30N Макс. (QSFP56)

Установите осевую нагрузку на заглушку de-latch для заглушки de-latch.

За SFF8661 Rev 2,1

Долговечность

50 циклов, нет доказательств физического повреждения

EIA-364-09, выполните циклы подключения и отключения: скорость сопряжения подключений и розеток: 250 раз/час. 50 раз для модуля (РАЗЪЕМ К печатной плате)
