Name: Наружная коробка IP55, с неуправляемым промышленным коммутатором 1x1000 Base-X, 4x10/100/1000 Base-T PoE
Brand: Lanao Communication Technology Limited.
Availability: InStock

Наружная коробка IP55, с неуправляемым промышленным коммутатором 1x1000 Base-X, 4x10/100/1000 Base-T PoE

OSBAIM-01S04GP-Z

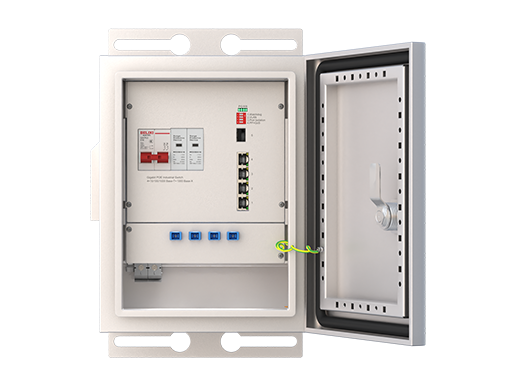

OSBAIM-01S04GP-Z Наружный коммутатор PoE, встроенный в неуправляемый промышленный коммутатор PoE 1x1000Base-X, 4x10/100/1000 Base-T, это миниатюрный размер с высоким уровнем защиты IP55. Коробка обеспечивает превосходное промышленное качество с высокой/низкой термостойкостью и молниезащитой, что повышает надежность и безопасность сетей.

Обзор

Технические характеристики

Решения подключения

Модели

Ресурсы

Он может удовлетворить требования к развертыванию железнодорожного транзита, безопасного города, интеллектуального транспорта, видеонаблюдения и других приложений.

Особенности

Интегрированный неуправляемый промышленный коммутатор PoE, 1x1000Base-X, 4x10/100/1000Base-T
Корпус: водонепроницаемый чехол IP55
Охлаждение: автоматическое охлаждение вентиляторов
Рабочая температура: -40 ° C ~ 75 ° C
Внутренняя мощность коробки: 150 Вт (для коммутатора PoE)
Оптический лоток волокна
Сетевой фильтр
Воздушный выключатель

Шкаф
Материал	Лист оцинкованный высокого качества, толщиной 1,2 мм. Коробка монтажная с ушками толщиной 1,5 мм
Вес	Вес нетто: 8 кг, вес брутто: 9 кг
Блокировка	Треугольный замок
Дверь	Дверь имеет встроенные водонепроницаемые резиновые полоски и встроенные ребра усиления.
Нижняя часть	Диаметр отверстия входа кабеля на дне коробки 50 мм, и отверстие воздухозаборника в основании коробки (Вставка-защитная сеть сваренная внутрь)
Вентилятор	220 В переменного тока с контролем температуры, 3000 ± 10% RFM, объем воздуха 90CFM, 929225 мм, длина линии 300 мм
Оптическое волокно	4-портовый оптоволоконный фланец SC, с 8-жильной оптоволоконной коробкой
Воздушный выключатель	Он имеет защиту от короткого замыкания, защиту от перегрузки и функцию изоляции и имеет C-образную кривую характеристик теплового магнитного отключения (5ln-10ln)
Установка	Установка поляка/стены
Переключатель
Фиксированный порт	1x1000 Base-X, 4x10/100/1000 Base-T
Светодиодные индикаторы	PWR, OPT, NMC, ALM
Интерфейс питания	Вход переменного тока
DIP переключатель
1	LFP/удаленный сброс PD
2	LEGACY (стандартный и нестандартный PoE)
3	Изоляция портов
4	Конфигурация управления штормом
Тип кабеля & расстояние передачи
Витая пара	0-100 м (CAT5e,CAT6)
Одномодовое оптическое волокно	20/40/60/80/100 км
Многомодовое оптическое волокно	550 м
Топология сети
Звездная топология	Поддержка
Топология шины	Поддержка
Топология дерева	Поддержка
Гибридная топология	Поддержка
Электрические характеристики
Входное напряжение	100 ~ 240 В переменного тока, 50/60 Гц
Общая потребляемая мощность	<125 Вт (с PoE)
Сигнализация напряжения	Поддержка
Поддержка PoE
Порты PoE	1-4 порта
Назначение булавки	1, 2, 3, 6
Стандарт PoE	802.3af, 802.3at (15 Вт/30 Вт)
Переключение уровня 2
Коммутационная способность	14G
Скорость пересылки пакетов	10,416 Мбит/с
Таблица MAC адресов	8 К
Буфер	1 м
Задержка пересылки	<5 мкс
МДХ/МИДХ	Поддержка
Джамбо рамка	Поддержка 10 Кбайт
Сторожевой	Поддержка
Изоляция портов	Поддержка
Окружающая среда
Рабочая температура	-40 ° C ~ + 75 ° C
Температура хранения	-40 ° C ~ + 85 ° C
Относительная влажность	5% ~ 95% без конденсации
Термические методы	Автоматическое охлаждение вентиляторов
МТБФ	100 000 часов
Механические размеры
Размер продукта (Д x Ш x В)	245x240x340 мм
Способ установки	Настенный/полюсный монтаж
EMC & защита от проникновения
Уровень IP	IP55
Защита от перенапряжения мощности	IEC 61000-4-5 Уровень X (8 кВ/6 кВ)
Защита от перенапряжения порта ETH	IEC 61000-4-5 Уровень X (8 кВ/6 кВ)
РС	IEC 61000-4-3 Уровень 3 (10 В/м)
ЭФИ	IEC 61000-4-4 Уровень 3 (1 В/2 В)
КС	IEC 61000-4-6 Уровень 3 (10 В/м)
ПФМФ	IEC 61000-4-8 Уровень 4 (30A/m)
ДИП	IEC 61000-4-11 Уровень 3 (10 В)
Антистатический	Уровень 4 ИЭК 61000-4-2 (8 К/15 К)
Электропитание
Электропитание	DC52V, 2,88 А/150 Вт
Сертификация
Сертификаты	CE, FCC, RoHS

Структура

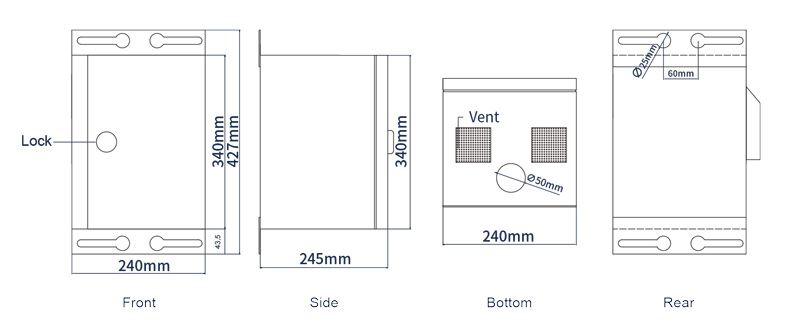

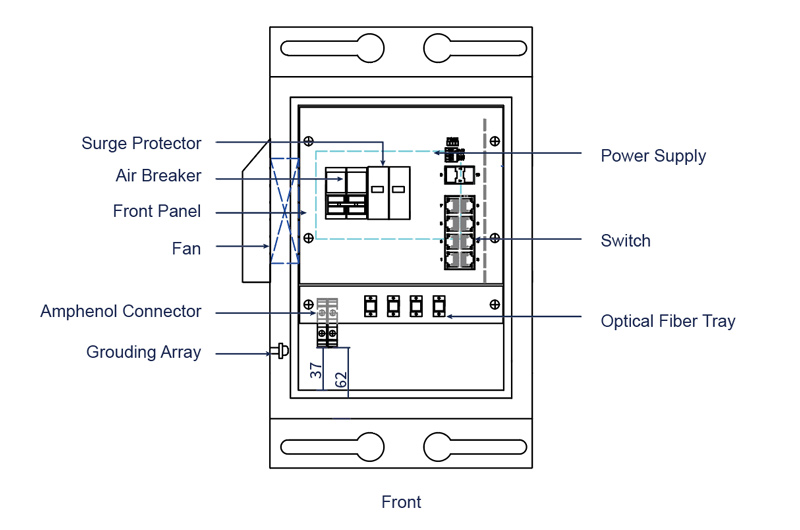

Structure of IP55 Outdoor Box

Установка

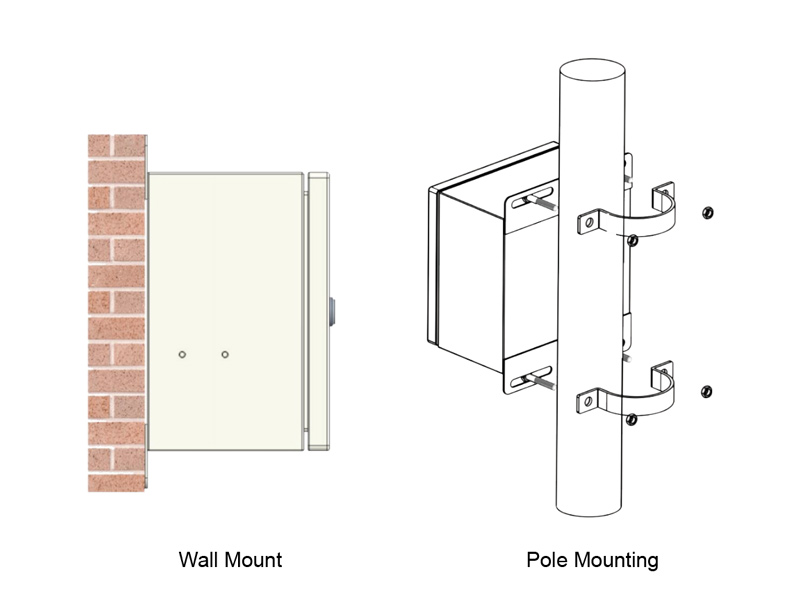

Installation of IP55 Outdoor Box

ЧАСТЬ НЕТ	ОПИСАНИЕ
OSBAIM-01S04GP-Z	Наружная коробка IP55, с 1x1000Base-X, 4x10/100/1000Base-T Неуправляемый коммутатор PoE

Date	Version	Description			Download
2025-03-14		Схема дата_Наружная коробка переключателя PoE OSBAIM-01S04GP-Z_V2.0 KZ
