Name: Наружная коробка IP55, с управляемый Промышленный коммутатор 2x1000 Base-x, 8x10/100/1000 Base-T PoE
Brand: Lanao Communication Technology Limited.
Availability: InStock

Наружная коробка IP55, с управляемый Промышленный коммутатор 2x1000 Base-x, 8x10/100/1000 Base-T PoE

OSBL2M-02S08GP-Z

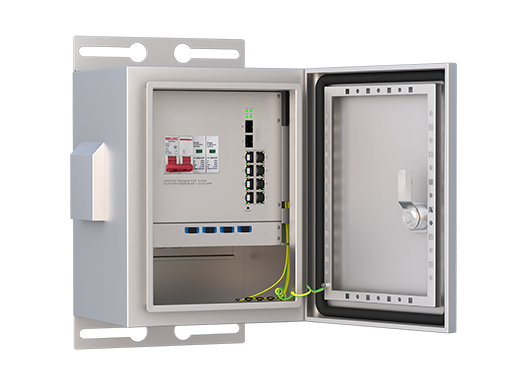

OSBL2M-02S08GP-Z Наружный коммутатор PoE, встроенный в управляемый промышленный коммутатор PoE 2x1000Base-X, 8x10/100/1000Base-T, это миниатюрный размер с высоким уровнем защиты IP55. Коробка обеспечивает превосходное промышленное качество с высокой/низкой термостойкостью и молниезащитой, что повышает надежность и безопасность сетей.

Обзор

Технические характеристики

Решения подключения

Модели

Ресурсы

Он может удовлетворить требования к развертыванию железнодорожного транзита, безопасного города, интеллектуального транспорта, видеонаблюдения и других приложений.

Особенности

Интегрированный управляемый промышленный коммутатор PoE, 2x1000 Base-X, 8x10/100/1000Base-T
Корпус: водонепроницаемый чехол IP55
Охлаждение: автоматическое охлаждение вентиляторов
Рабочая температура: -40 ° C ~ 75 ° C
Внутренняя мощность коробки: 300 Вт (для коммутатора PoE)
Оптический лоток волокна
Сетевой фильтр
Воздушный выключатель

Шкаф
Материал	Лист оцинкованный высокого качества, толщиной 1,2 мм. Коробка монтажная с ушками толщиной 1,5 мм
Вес	Вес нетто: 9,2 кг, вес брутто: 10 кг
Блокировка	Треугольный замок
Дверь	Дверь имеет встроенные водонепроницаемые резиновые полоски и встроенные ребра усиления.
Нижняя часть	Диаметр отверстия входа кабеля на дне коробки 50 мм, и отверстие воздухозаборника в основании коробки (Вставка-защитная сеть сваренная внутрь)
Вентилятор	220 В переменного тока с контролем температуры, 3000 ± 10% RFM, объем воздуха 90CFM, 929225 мм, длина линии 300 мм
Оптическое волокно	4-портовый оптоволоконный фланец SC, с 8-жильной оптоволоконной коробкой
Воздушный выключатель	Он имеет защиту от короткого замыкания, защиту от перегрузки и функцию изоляции и имеет C-образную кривую характеристик теплового магнитного отключения (5ln-10ln)
Установка	Установка поляка/стены
Переключатель
Фиксированный порт	Основание 2 кс 1000-кс, основание 8 кс10/100/1000-Т
Светодиодные индикаторы	PWR, OPT, NMC, ALM
Интерфейс питания	Вход переменного тока
Порт управления	Консоль поддержки
Тип кабеля & расстояние передачи
Витая пара	0-100 м (CAT5e,CAT6)
Одномодовое оптическое волокно	20/40/60/80/100 км
Многомодовое оптическое волокно	550 м
Электрические характеристики
Входное напряжение	100 ~ 240 В переменного тока, 50/60 Гц
Общая потребляемая мощность	<246 Вт (с PoE)
Сигнализация напряжения	Поддержка
Поддержка PoE
Порты PoE	1-8 портов
Назначение булавки	1, 2, 3, 6
Стандарт PoE	802.3af, 802.3at (15 Вт/30 Вт)
Управление PoE	Поддержка
Переключение уровня 2
Коммутационная способность	36 г
Скорость пересылки пакетов	26,78 Мпс
Таблица MAC адресов	16 К
Буфер	12 м
Задержка пересылки	<10 мкс
МДХ/МИДХ	Поддержка
Управление потоком	Поддержка
Джамбо рамка	Поддержка 10 Кбайт
Агрегация портов	Поддержка
Связующего дерева	Поддержка STP/RSTP/MSTP
Кольцевой протокол	Поддержка ERPS
Агрегация ссылок	Группа поддержки 12
Многоадресный	Поддержка отслеживания IGMP
Зеркальное отображение портов	Поддержка
Шторм управления	Поддержка
Счетчики интерфейса	Поддержка
Qinq	Поддержка
Часы Собака	Поддержка
802.1X	Поддержка
Проверка подлинности MAC	Поддержка
Изоляция портов	Поддержка
Рмон	Поддержка
Клиент NTP	Поддержка
Клиент DHCP	Поддержка
DHCP Снупинг	Поддержка
КЛИЕНТ DHCP	Поддержка
PING/TRACEROUT	Поддержка
Умирающий задох	Поддержка
Конвергенция
СКЛ	Поддержка ACL 500 Поддержка стандарта IP ACL Поддержка MAC, расширение ACL. Поддержка IP расширения ACL
QOS	Поддержка повторной маркировки QoS, сопоставления приоритетов Поддержка SP, планирования очереди WRR Поддержка скорости-ограничена, скорость-предел Поддержка QoS на основе политик
Управление
CLI	Поддержка
Консоль	Поддержка
Тельнет/SSH	Поддержка
WEB Менеджмент	Поддержка
Управление IP	Поддержка IPv4/IPv6
СНМП	Поддержка SNMPv1/v2c/v3
Управление пользователями	Поддержка
Системный журнал	Поддержка
Загрузка/загрузка файла конфигурации	Поддержка
Обновление прошивки	Поддержка
Окружающая среда
Рабочая температура	-40 ° C ~ + 75 ° C
Температура хранения	-40 ° C ~ + 85 ° C
Относительная влажность	5% ~ 95% без конденсации
Термические методы	Автоматическое охлаждение вентиляторов
МТБФ	100 000 часов
Механические размеры
Размер продукта (Д x Ш x В)	245x240x340 мм
Способ установки	Настенный/полюсный монтаж
EMC & защита от проникновения
Уровень IP	IP55
Защита от перенапряжения мощности	IEC 61000-4-5 Уровень X (8 кВ/6 кВ)
Защита от перенапряжения порта ETH	IEC 61000-4-5 Уровень X (8 кВ/6 кВ)
РС	IEC 61000-4-3 Уровень 3 (10 В/м)
ЭФИ	IEC 61000-4-4 Уровень 3 (1 В/2 В)
КС	IEC 61000-4-6 Уровень 3 (10 В/м)
ПФМФ	IEC 61000-4-8 Уровень 4 (30A/m)
ДИП	IEC 61000-4-11 Уровень 3 (10 В)
Антистатический	Уровень 4 ИЭК 61000-4-2 (8 К/15 К)
Электропитание
Электропитание	DC52V, 5,77 А/300 Вт
Сертификация
Сертификаты	CE, FCC, RoHS

Структура

Structure of IP55 Outdoor Box

Установка

Installation of IP55 Outdoor Box

ЧАСТЬ НЕТ	ОПИСАНИЕ
OSBL2M-02S08GP-Z	Наружная коробка IP55, с 2x1000 Base-X, 8x10/100/1000Base-T Управляемый коммутатор PoE

Date	Version	Description			Download
2025-03-14		Схема дата_Наружная коробка переключателя PoE OSBL2M-02S08GP-Z_V2.0 KZ
