Промышленный RJ45 Rackmount Layer 3 управляемый коммутатор 24x10/100/1000M, восходящий 4x1G/2,5G SFP

Фиксированный порт

24 кс10/100/1000Басе-Т РДЖ 45

4 SFP 1G/2,5G/10GBase-X

Порт управления

Порт консоли 1xRJ45 (115200, 8, N,1)

1xUSB 2,0 для настройки и обновления прошивки

Стандарт

Сетевая сеть IEEE 802,3 10Base-T

IEEE 802.3u 100Base-TX Ethernet

Ethernet IEEE 802.3ab 1000Base-T

IEEE 802.3z 1000Base-X Ethernet

IEEE802.3x Управление потоком и обратное давление

Протокол связующего дерева IEEE 802.1D

Протокол быстрого связующего дерева IEEE 802,1 w

IEEE 802.1Q VLAN

ITU-T G.8032 ERPS

Сетевое управление аутентификацией портов IEEE 802.1X

IEEE 802.1ab LLDP

IEEE 802.3ad LACP

Светодиодные индикаторы

P (индикатор питания)

Выкл.: устройство выключено или не смогло; Вкл.: питание устройства в норме.

S (индикатор состояния системы)

Мигает: инициализация устройства; Вкл.: устройство при нормальной работе

USB (индикатор состояния USB) Зеленый

Выкл.: USB-накопитель не вставляется или не обнаруживается устройством

Вкл: USB-накопитель обнаружен устройством

Мигает: устройство читает и записывается данные с USB-накопителя.

ALM (индикатор состояния неисправности) Красный

Выкл.: устройство в нормальном рабочем состоянии; Вкл.: аварийный сигнал

1-24 (индикаторы медных портов) зеленый

Выкл.: связь портов отключена; Вкл.: связь портов; Мигает: данные на TX/RX

1-24 (медные индикаторы скорости) желтый

Выкл.: порты на 10/100M; Вкл.: порты на 1000M

25-28 (индикаторы портов волокна) зеленый

Выкл.: связь портов отключена; Вкл.: связь портов; Мигает: данные на TX/RX

Параметр мощности

Входное напряжение

36-75VDC, 100 ~ 240VAC, резервный 1 1 потребляемая мощность

Входной ток

1A Вход постоянного/переменного тока Макс.

Общая потребляемая мощность

Полная нагрузка≤ 32 Вт

Коннектор

Съемная клеммная колодка 2*2-pin (DC/DC)

3-контактный разъем переменного тока (AC/AC)

Защита от обратной полярности

Поддержка

Защита от перенапряжения

Поддержка

Защита от перегрузки по току

Поддержка

Функции уровня 2

Агрегация портов

Поддержка агрегации портов GE

Поддержка агрегации 2.5GE

Поддержка агрегации 10GE

Поддержка статической агрегации

Поддержка динамической агрегации LACP

До 64 групп агрегации и до 8 портов на группу

Особенности порта

Поддержка управления потоком IEEE802.3x,

Поддержка счетчиков интерфейса,

Поддержка изоляции портов,

Зеркальное отображение портов (один-к-одному, много-к-одному)

Поддержка обнаружения петли (на основе портов; на основе VLAN)

Поддержка подавления широковещательного шторма (широковещательная передача; неизвестная многоадресная передача; неизвестная одноадресная передача)

Mac-Управление таблицей адресов

Поддержка статического управления Mac-адресами

Поддержка динамического управления Mac-адресами

Поддержка фильтрации Mac-адресов

Поддержка ограничения MAC на основе порта и VLAN

Поддержка переключения MAC на основе порта и VLAN

Vlan

Поддержка режима доступа; Поддержка режима багажника; Поддержка гибридного режима

VlanКлассификация

VLAN на базе Mac; VLAN на основе IP; VLAN на основе протокола

Gvrp

Нормальный режим; Фиксированный режим; Запрещенный режим

QinQ

QinQ на базе портов

QinQ на базе VLAN (VLAN-стэкинг; VLAN-отображение)

QinQ на основе потока

НИПМ

LLDP (протокол обнаружения канельного уровня)

Кольцевой сетевой протокол

Поддержка IEEE802.1D-STP

Поддержка IEEE802.1W-RSTP

Поддержка IEEE802.1S-MSTP

Поддержка протокола ERPS G.8032, одиночного кольца, вспомогательного кольца и основного кольца

Время восстановления ≤ 20 мс

Многоадресная L2

IGMP Снупинг

Поддержка отслеживания IGMP

Адрес группы

Адрес группы поддержки

Функции безопасности

СКЛ

ИП Стандартный АКЛ

MAC расширить ACL

IP расширение ACL

IPv6 ACL

QoS

Поддержка класса QoS, замечание

Поддержка SP, планирования очереди WRR

Скорость на основе порта входа-лимит

Скорость выхода на основе порта-лимит

Поддержка QoS на основе политики

802.1x

Контроль доступа к порту

Контроль доступа к Mac-адресам

Сервер RADIUS

Порт-Безопасность

Порт-безопасность

Защита источника IP

Привязка IP-порта/MAC

ARP-проверка

Поддержка ARP-проверки и фильтрации пакетов ARP для нелегальных пользователей

Контроль доступа

Поддержка контроля доступа пользователей Telnet/SSH/HTTP/HTTPS

Функции управления & обслуживания

Управление пользователями

Поддержка защиты паролем

Поддержка управления авторизацией пользователей

СНМП

Поддержка версии SNMP V1/V2C/V3

Управление сайтом

Управление сайтом

Поддержка HTTP V1.1

Поддержка HTTPS

Управление CLI

Управление командной строкой консоли/Telnet

Рмон

Поддержка сигнализации RMON (удаленный мониторинг)

Обновление прошивки

Обновление прошивки

Обнаружение неисправностей

Пинг/трассировка

Умирающий вздох

Поддержка функции оптического приемопередатчика DDM

Обнаружение кабеля

Поддержка обнаружения медного порта кабеля

НТП

Протокол сетевого времени

Системный журнал/Отладка

Системный журнал/Отладка

Syslog отправляет на три сервера

Импорт/экспорт конфигурации

Поддержка удаленного импорта/экспорта FTP/TFTP

Поддержка импорта/экспорта USB

Управление двойным разделом

Поддержка переключения двух разделов

Функции протокола применения

ДХСР Снупинг

DHCP слежения порт доверия

Поддержка конфигурации удаленного идентификатор/цепи идентификатор

Опция DHCP-82

Клиент DHCP

Поддержка DHCP клиента

Сервер Telnet

Поддержка telnet сервера

Telnet клиент

Поддержка telnet клиента

Сервер SSH

Поддержка SSH сервера

Такаки

Поддержка TACACS (система контроля доступа к контроллеру терминального доступа)

Поток

Поддержка анализа сетевого трафика

ТФТП

Поддержка TFTP клиента

Функции уровня 3

АРП

Таблица старения ARP

IPv4 / IPv6

Статическая маршрутизация

ECMP

Поддержка ECMP (многопутевая маршрутизация с равной стоимостью)

Поддержка конфигурации следующего перехода ECMP Max

Поддержка сбалансированной конфигурации емкости

Политика маршрута

IPv4 префикс-лист

ВРРП

Протокол резервирования виртуального маршрутизатора

Спецификация протокола маршрутизации

РИП

RIPv1/v2

OSPFv2

OSPFv2

БГП4

BGP4, поддержка BGP маршрутизации рекурсивной ECMP

Поддержка просмотра количества соседей и состояния вверх/вниз

ИС-ИС

IS-ISv4

Маршрутизация входа

13 К

Функции переключения

Коммутационная способность

128 Гбит/с

Скорость пересылки пакетов

190,4 Мпс

Таблица MAC адресов

16 К

Vlan

4 К

Буфер

12 Мбит

Задержка пересылки

<5 мкс

Джамбо рамка

Поддержка 10 Кбайт

МДХ/МИДХ

Поддержка

Сторожевой

Поддержка

Механическая структура

Защита корпуса

IP40

Способ установки

Стойка монтируемая

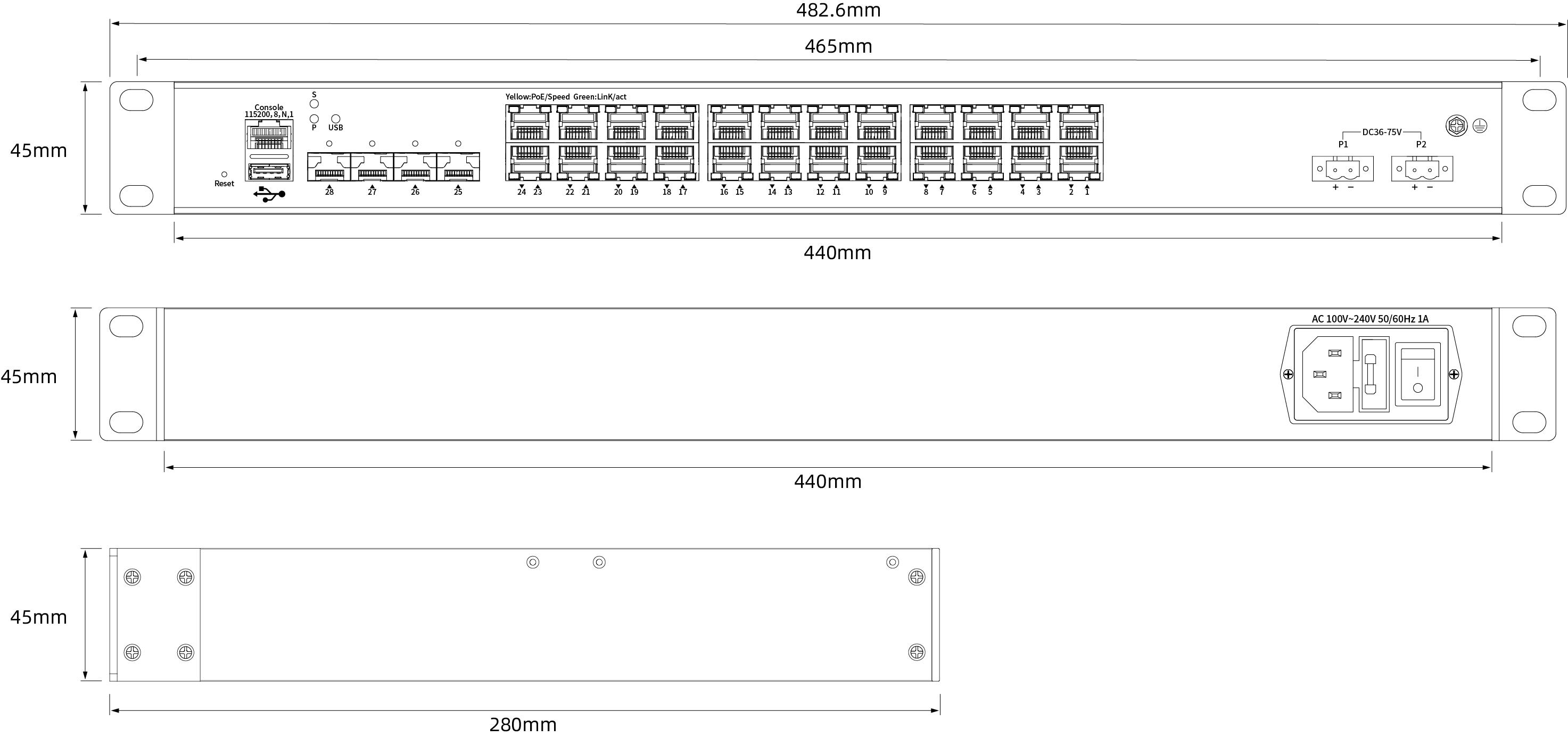

Размер (В кс Д кс х)

440 х 45 х 280 мм

Вес

5,4 кг

Операционная среда

Рабочая температура

-40 ℃ ~ + 75 ℃

Температура хранения

-40 ℃ ~ + 85 ℃

Относительная влажность

Влажность при эксплуатации: 10%-90% относительной влажности; Влажность при хранении: 5%-95% относительной влажности

Промышленный стандарт

ЭМС

Защита от перенапряжения питания: IEC 61000-4-5 DC: 6KV/6KV (8/20 мкс)

Защита от перенапряжения Ethernet: IEC 61000-4-5 6KV/2KV(10/700us)

RS: IEC 61000-4-3 80 МГц-1 ГГц: 10 В/м

EFT: IEC 61000-4-4 4K/2K

CS: IEC 61000-4-6 10 В

ЭСД: ИЭК 61000-4-2

Контакт: 8K; Воздух: 15K

ЭМИ

Часть FCC 15B класса A

Шок

ИЭК 60068-2-27

Свободное падение

ИЭК 60068-2-32

Вибрация

ИЭК 60068-2-6

Сертификация

ККК/КЭ/УККА/РоХС/РЭАКХ/ФКК

МТБФ

200 000 часов

Гарантия

3 года

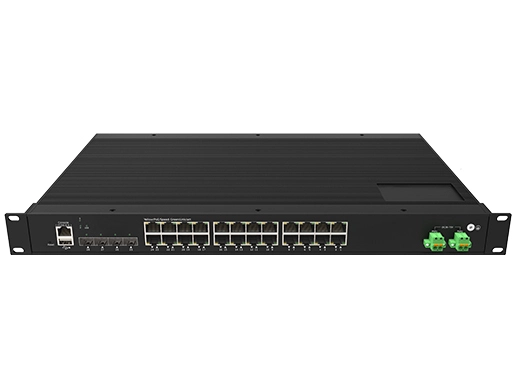

IRSL3M-04X24G-ADU-L

Стойка-крепление Промышленный управляемый коммутатор Ethernet L3

24 порта RJ45 x 10/100/1000M, порты SFP 4X1G/2,5G/10G

Резервный 1 1 входная мощность, 36-75VDC и 100 ~ 240VAC
