Промышленный слой 2 Дин-Рельса управлял переключателем 4 кс10/100/1000Басе-Т 2 кс10/1000Басе-С СФП

Интерфейс

Порты волокна

Медные порты RJ45

2

4

Стандарт Ethernet

4x10/100/1000Base-T RJ45

2x100/1000Base-X SFP

Порт управления

Консоль 1xRJ45

Стандарт

IEEE 802,3 10Base-T

IEEE 802.3u 100Base-TX

IEEE 802.3ab 1000Base-T

IEEE 802.3z 1000Base-X

Управление потоком IEEE 802.3x и обратное давление

Протокол связующего дерева IEEE 802.1D

Протокол быстрого связующего дерева IEEE 802,1 w

Тег IEEE 802.1Q VLAN

ITU-T G.8032 ERPS

Сетевое управление аутентификацией портов IEEE 802.1X

IEEE 802.1ab LLDP

IEEE 802.3ad LACP

Светодиодные индикаторы

P (индикатор питания)

Выкл.: устройство выключено или не смогло

Выкл.: устройство выключено или не смогло

S (индикатор состояния системы)

Мигает: инициализация устройства

Вкл: устройство при нормальной работе

1-4 (медные порты)

Зеленый

Желтый

Выкл: порты ссылают вниз

Выкл.: скорость порта на 10/100 м

Вкл: соединение портов

Вкл: скорость порта на 1000 м

Мигает: данные на TX/RX

5-6 (порты волокна) зеленый цвет

Выкл: порты ссылают вниз

Вкл: соединение портов

Мигает: данные на TX/RX

Параметр мощности

Входное напряжение

12-58VDC, резервный вход питания

Входной ток

0.5A Макс

Общее потребление

Полная нагрузка≤ 6 Вт

Коннектор

Съемная клеммная колодка с 4 контактами

Защита от обратной полярности

Поддержка

Защита от перенапряжения

Поддержка

Функция слоя 2

Агрегация портов

Поддержка статической агрегации

Поддержка динамической агрегации

Особенности порта

Поддержка управления потоком IEEE802.3x

Поддержка статистики трафика портов

Поддержка изоляции портов

Поддержка подавления сетевых штормов на основе процентной полосы пропускания порта

Vlan

Поддержка режима доступа

Поддержка режима багажника

Поддержка гибридного режима

Зеркальное отображение портов

Поддержка зеркалирования многих портов в один

Кольцевой сетевой протокол

Поддержка STP RSTP

Поддержка протокола ERPS G.8032, одного кольца, вспомогательного кольца и связанного с ним вспомогательного кольца

Время восстановления ≤ 20 мс

Многоадресный

IGMP V1, V2, V3

Слежка igmp

QoS

Скорость на основе входного порта-лимит

Скорость выхода на основе порта-лимит

Функции безопасности

Поддержка 802.1x, аутентификация порта, аутентификация MAC, служба RADIUS

Поддержка изоляции портов

Управление и обслуживание

Поддержка LLDP

Поддержка управления пользователями и аутентификации входа

Поддержка SNMPV1/V2C/V3

Поддержка веб-управления, HTTP1.1, HTTPS

Поддержка регистрации и сортировки сигналов тревоги

Поддержка сигнализации RMON (удаленный мониторинг)

Поддержка NTP

Поддержка Ping, Tracert

Поддержка функции оптического приемопередатчика DDM

Поддержка TFTP клиента

Поддержка Telnet сервера

Поддержка SSH сервера

Поддержка управления IPv6

Поддержка TFTP, веб-обновление

Функции переключения

Коммутационная способность

12 Гбит/с

Скорость пересылки пакетов

17,8 Мпс

Таблица MAC адресов

8 К

Vlan

4 К

Буфер

Бит 1 м

Задержка пересылки

<5 мкс

Джамбо рамка

Поддержка 10 Кбайт

МДХ/МИДХ

Поддержка

Сторожевой

Поддержка

Механическая структура

Защита корпуса

IP40

Способ установки

DIн-рейка

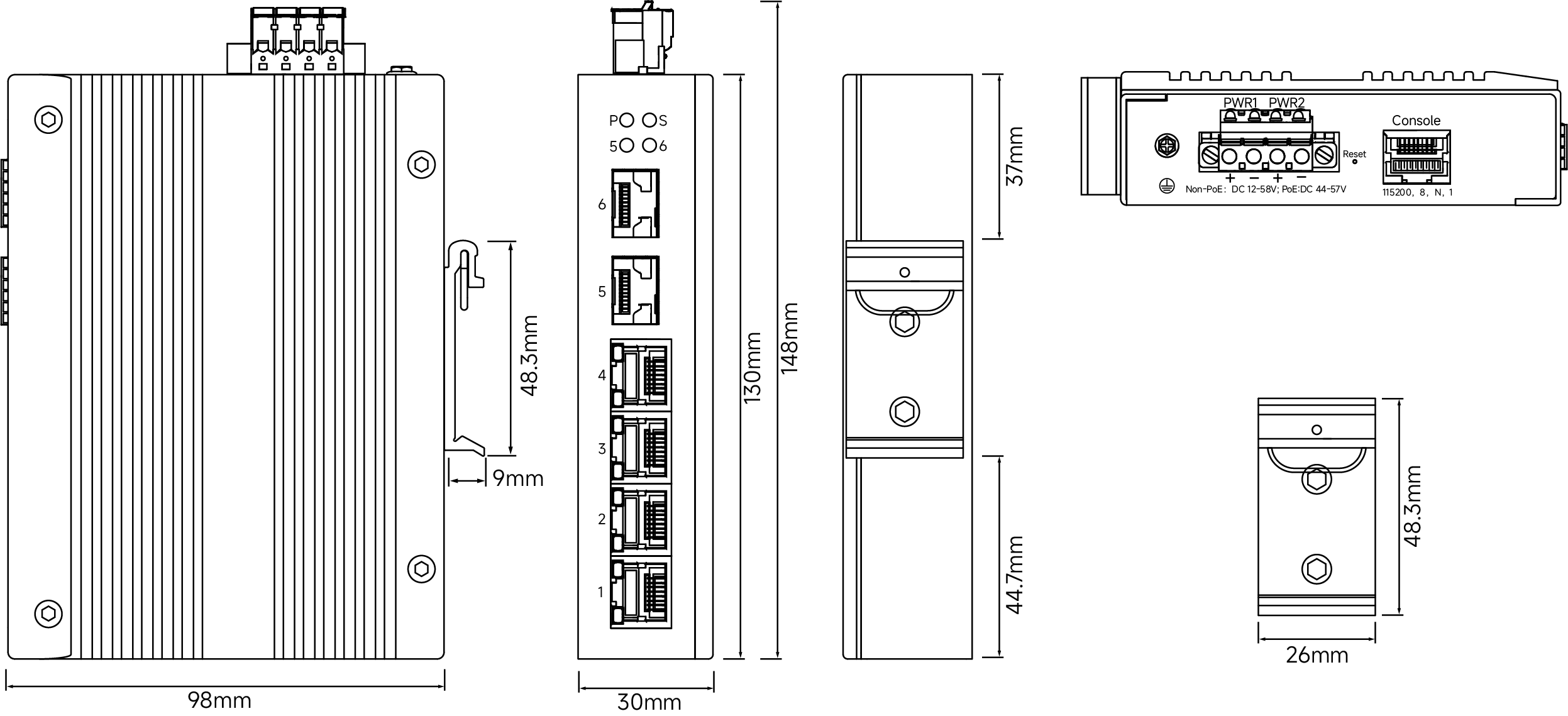

Размер (W * D * H) мм

30x98x130 мм

Вес

0,56 кг

Операционная среда

Рабочая температура

-40 ℃ ~ + 75 ℃

Температура хранения/транспортировки

-40 ℃ ~ + 85 ℃

Относительная влажность

Влажность при эксплуатации: 10%-90% относительной влажности

Влажность при хранении: 5%-95% относительной влажности

Промышленный стандарт

Защита от перенапряжения питания: IEC 61000-4-5, уровень 3 (4KV/2K) (8/20 мкс)

Защита от перенапряжения портов Ethernet: IEC 61000-4-5, уровень 3 (4KV/2KV) (10/700us)

DIP: IEC 61000-4-11, уровень 3 (10 В)

ESD: IEC 61000-4-2 Уровень 4 (8K/15K)

Удар: ИЭК 60068-2-27

Свободное падение: IEC 60068-2-32

Вибрация: IEC 60068-2-6

Сертификация

КЭ/УККА/РоХС/РЭАКХ/ФКК

Гарантия

3 года

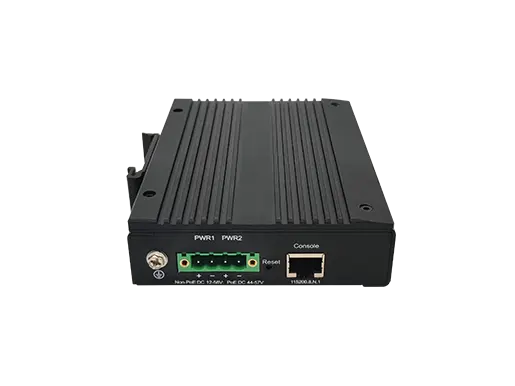

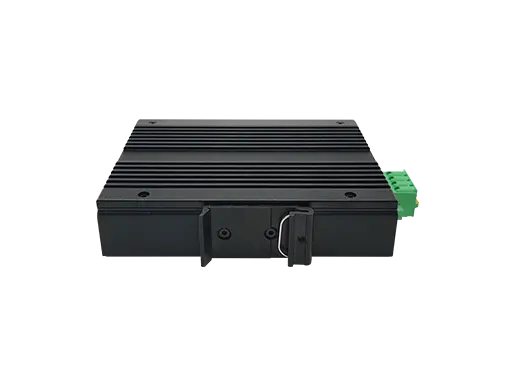

IDSL2M-02S04G-L

4 кс10/100/1000Басе-Т 2 кс100/1000Басе-С СФП
