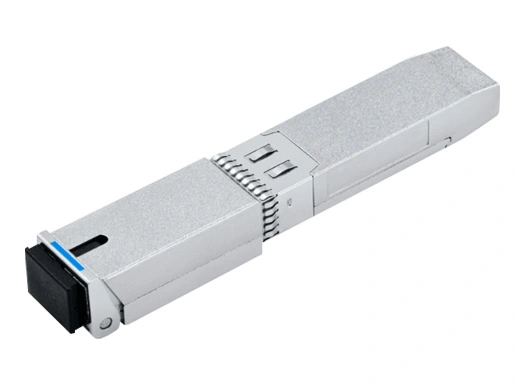

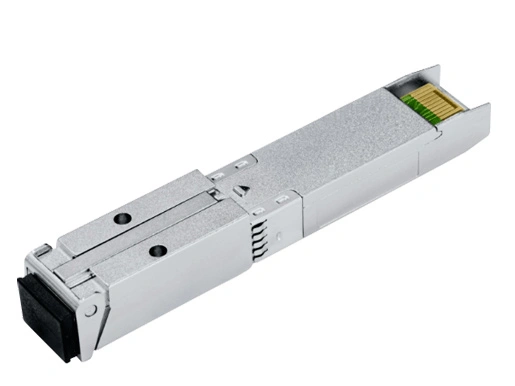

LA-GPON-ONU-34-20B-I GPON ONUПалкаС упаковкой малого форм-фактора Pluggable (SFP), которая объединяет функцию двунаправленного оптического приемопередатчика и функцию GPON MAC. Благодаря прямому подключению к оборудованию заказчика (CPE) со стандартным портом SFP обеспечивает асимметричный восходящий канал GPON со скоростью 1244 Гбит/с/2488 Гбит/с нисходящий восходящий канал GPON к CPE без необходимости отдельного источника питания, поддерживает сложную систему управления ONT, включая сигнализацию, инициализацию, Функции DHCP и IGMP для автономного решения IPTV на ONT.
LA-GPON-ONU-34-20B-I легко вписывается в существующее коммуникационное оборудование, предоставляя поставщикам услуг плавное обновление до GPON, значительно снижает затраты на установку при развертывании оптоволоконного доступа в MDU.
Особенности
● SFP MSA совместимый
● Уведомление о статусе PON Link
Соединитель СК АПК ● симплексный
● Соответствует спецификациям FSAN G.984.2.
● Умирая гасание поддержки уведомления
● Класс B
● Цифровая диагностика SFF-8472 Совместимость
● Передача до 20 км
● Рабочая температура корпуса: от-40 ° C до 85 ° C.
● Идентификатор местоположения подписчика (SLID)
● Бюджет канала 28 дБ
Соответствие нормативным требованиям
Особенность | Стандарт | Производительность |
Электростатический разряд (ESD) на электрические контакты | MIL-STD-883E Метод 3015,7 | Класс 1 (>500 В для контактов данных, >2000 В для других контактов) |
Электростатический смещение (ESD) к Двухшпиндельная штепсельная розетка ЛК ИЭК 61000-4-2 | ИЭК 61000-4-2 | Совместимость со стандартами |
Электромагнитные помехи (EMI) | FCC Часть 15 класса B EN55022 Класс B (CISPR 22B) | Совместимость со стандартами |
Иммунитет | ИЭК 61000-4-3 | Совместимость со стандартами |
Безопасность глаза лазера | FDA 21CFR 1040,10 и 1040,11 ЭН60950, ЭН (ИЭК) 60825-1, 2 | Совместимость с лазерным продуктом класса I |
РоХС | 2011/65/ЕС | Соответствует стандартам |
Абсолютные максимальные рейтинги
Следует отметить, что работа в любых индивидуальных абсолютных максимальных рейтингах может привести к необратимому повреждению этого модуля.
Параметр | Символ | Мин | Типа. | Макс | Единица | Примечания |
Рабочее напряжение | Vcc | 3,14 | 3,3 | 3,6 | V |
|
Температура хранения | Ts | -40 |
| 85 | ℃ |
|
Рабочая относительная влажность | Правый | 15 |
| 85 | % | 1 |
Примечания:
1. Не-конденсировать
Рекомендуемая операционная среда
Электрические и оптические характеристики, приведенные ниже, определены в этой рабочей среде, без других указанных
Параметр | Символ | Мин | Типа. | Макс | Единица | Примечания |
Операционный случай Температура | Топ | -40 |
| 85 | ℃ |
|
Всего Tx и Rx Ток поставки | МТП |
| 600 |
| МА |
|
Рассеиваемая мощность | ПД |
| 2
|
| Вт |
|
Битрейт (Tx) | БР |
| 1244,16 |
|
|
|
Битрейт (Rx) | БР |
| 2488,32 |
|
|
|
Дальность передачи | ТД |
|
| 20 | Км |
|
Время инициализации модуля | T_Initial |
|
| 70 | С | 1 |
Двухпроводной последовательный Интерфейс Тактовая частота | F_serial_clock |
|
| 80 | КГц |
|
Примечания:
1. Предложите не получать доступ к I2C до завершения инициализации модуля.
Электрические характеристики
Параметр | Символ | Мин | Типа. | Макс | Единица | Примечания |
Передатчик |
Дифференциальные данные Входное напряжение | VIN, P-P | 100 |
| 1000 | Мвпп | 1 |
Дифференциальный вход Импеданс | ЗИН |
| 100 |
| Ω | 2 |
Приемник |
Дифференциальный выход Напряжение |
| 370 |
| 1000 | МВ | 3 |
Выход обнаружения сигнала ВЫСОКОЕ напряжение | ВСД_Высокая | 2,4 |
|
| V | 4 |
Выход обнаружения сигнала НИЗКОЕ напряжение | ВСД_Лоу | 0 |
| 0,8 | V | 5 |
Вывод данных Rise И время падения | ТР/ТФ |
| 160 |
| ПС |
|
Примечания:
1. TXD /-. AC-соединенный.
2. TXD /-.
3. выход CML, связанный с переменным током (0,1 мФ)
4. LVTTL с внутренним подтягивающий резистор мощностью 1 кВт. Указывает ВЫСОКИЙ, когда амплитуда входных данных превышает пороговое значение.
5. LVTTL. Де-утверждает НИЗКИЙ, когда амплитуда входных данных ниже порога.
Оптические характеристики
Параметр | Символ | Мин | Типа. | Макс | Единица | Примечания |
Передатчик |
Длина волны центра Диапазон | ΛC | 1290 | 1310 | 1330 | Мм | 1 |
Средний выход Мощность | P0UT | 0,5 |
| 5 | ДБм |
|
Средний выход Питание (лазер выключен) | P0UT-OFF |
|
| -40 | ДБм |
|
Боковой режим Коэффициент подавления | СМСР | 30 |
|
| ДБ |
|
Спектральная ширина (-20 дБ) | Λ20 |
|
| 1 | Нм |
|
Коэффициент вымираания | ER | 10 |
|
| ДБ | 1 |
Оптический подъем и Время падения (20%-80%) | ТР/ТФ |
|
| 250 | Пс |
|
Генерация джиттера | JG |
|
| 250 | Пс |
|
Выход передатчика E | Соответствует G.984.2 Рисунок 3 |
Приемник |
Длина волны центра Диапазон | ΛC | 1480 | 1490 | 1500 | Мм |
|
Перегрузка |
| -8 |
|
| ДБм |
|
Чувствительность (Температура комнаты BOL) | Сен | − 28 |
|
| ДБм | 3 |
Обнаружение сигнала Уровень Ассертион | ПДД |
|
| -29 | ДБм |
|
Обнаружение сигнала Де-Ассертион Уровень | Sdd | − 45 |
|
| ДБм |
|
Гистерезис | PSDA-SDD | 0,5 |
| 6 | ДБ |
|
1310 нм Tx к 1490 нм Rx перекрестные помехи |
|
|
| -47 | ДБ |
|
1555 нм Rx к Изоляция 1490 нм |
| 30 |
|
| ДБ |
|
(1550-1560нм) Ext до изоляции 1490 Rx |
| 34 |
|
| ДБ |
|
Заднее отражение @ 1310nm |
|
|
| − 12 | ДБ |
|
Заднее отражение @ 1490nm |
|
|
| -27 | ДБ |
|
Rx Отражение |
|
|
| − 20 | ДБ |
|
От 1530 нм до Изоляция 1490 нм Rx |
| 7 |
|
| ДБ |
|
От 1539 нм до Изоляция 1490 нм Rx |
| 22 |
|
| ДБ |
|
От 1625 нм до Изоляция 1490 нм Rx |
| 22 |
|
| ДБ |
|
1310 нм Tx к 1490 нм Rx перекрестные помехи |
| - | - | -47 | ДБ |
|
1555 нм Rx к Изоляция 1490 нм |
| 30 | - | - | ДБ |
|
Примечания:
1. Измеряется пакетом Ethernet со случайной полезной нагрузкой.
2. От 4 кГц до 10 МГц
3. Измеряется с помощью пакета Ethernet со случайной полезной нагрузкой и ER = 8,2 дБ, BER = 10-10.

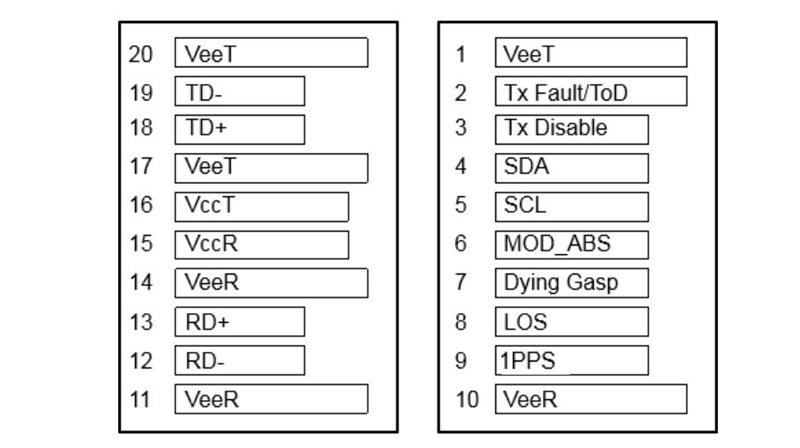

Определения штифтов
Пин | Символ | Логика | Описание | Примечания |
1 | Веит | NA | Земля передатчика модуля | 3,6 |
2 | Tx неисправность/ToD | LVTTL-OT | Tx неисправность/время дня | 85 |
3 | TX_DISABLE | LVTTL-I | Отключение передатчика | 6 |
4 | ПДД | LVTTL-I/O | 2-проводная линия передачи данных с последовательным интерфейсом (MOD-DEF2) | 2, 7 |
5 | СКЛ | LVTTL-I | Часы с 2-проводным последовательным интерфейсом (MOD-DEF1) | 2, 7 |
6 | МОД_АБС | NA | Модуль Отсутствовать, подключен к VeeT или VeeR в модуле |
|
7 | DYING GASP | Аналоговый вход | Индикатор сообщения Dying Gasp, активный низкий уровень Этот вывод был напрямую подключен к MAC IC в модуле | 3, 4, 5, 7 |
8 | ЛОС | LVTTL-O | Потеря сигнала |
|
9 | 1pps | LVTTL-O | 1 импульс в секунду |
|
10 | VeeR | NA | Модуль Приемник Земля |
|
11 | VeeR | NA | Модуль Приемник Земля |
|
12 | РХД- | CML-O | Перевернутый вывод данных приемника |
|
13 | РХД | CML-O | Не-инвертированный вывод данных приемника |
|
14 | VeeR | NA | Модуль Приемник Земля |
|
15 | Vccr | NA | Модуль приемника 3,3 V питания |
|
16 | Vcct | NA | Модуль Передатчик 3,3 V Suppl |
|
17 | Веит | NA | Земля передатчика модуля |
|
18 | Txd | ХМЛ- | Неинвертированный ввод данных передатчика, CML, 100 Ом Дифференциальное сопротивление |
|
19 | ТХД- | CML-I | Передатчик Инвертированный вход данных, CML, дифференциал 100 Ом Сопротивление |
|
20 | Веит | NA | Земля передатчика модуля |
|
Примечания:
1. Заводской режим по умолчанию-ошибка Tx. Для приложений типа Small Celll во время активации/предоставления это будет программное обеспечение, настроенное на ToD.
2. Этот PIN-код представляет собой открытый выходной контакт коллектора/стока, и его необходимо подтянуть с сопротивлением 4,7-10 кОм к Host_Vcc на плате хоста.
3. IN7 может поддерживать функцию Dying Gasp. Функция Dying Gasp управляется программным обеспечением. Если программное обеспечение отключает функцию умирающего вздоха, не обращайте внимания на входное напряжение PIN7. Если программное обеспечение включает функцию, входное напряжение PIN7 ниже порогового значения напряжения Dying Gasp Assert, модуль сообщит OLT о ПЛОЩАДЕ Dying Gasp.
4. Порог напряжения Dying Gasp 1,5 В (типичный), как только программное обеспечение включит Dying Gasp, в то время как вход pin7 будет ниже этого порога, он запустит функцию Dying Gasp, трансивер сбросится.
5. Хост-устройство должно поддерживать питание модуля ONU в течение не менее 10 мс во время падения источника питания.
6. Процесс ОНУ ре-онлайн включает синонизацию нисходящего канала & уплинк, удостоверение подлинности и отпуск конфигурации, етк., он нормально принимает> = 5 секунд
7. Полная мощность трансивера требуется 80 с. Любой I2C visiting.etc должен работать после этого периода включения.
Информация EPROM

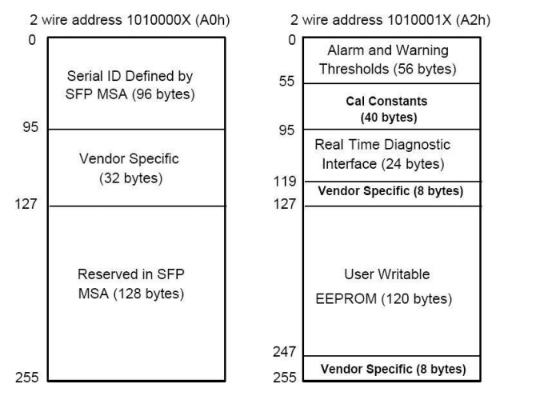

Схема EEPROM
Содержимое памяти EEPROM (A0h)
Аддр. | Размер поля (байты) | Название поля | Шестигранник | Описание |
0 | 1 | Идентификатор | 03 | Приемопередатчик sfp |
1 | 1 | Экзт. Идентификатор | 04 | MOD4 |
2 | 1 | Коннектор | 01 | СК |
3-10 | 8 | Трансивер | 00 00 00 00 00 00 00 00 | 2, 7 |
11 | 1 | Кодирование | 03 | НРЗ |
12 | 1 | BR, номинальный | 0С | 1244 Гбит/с |
13 | 1 | Зарезервировано | 00 | 3, 4, 5, 7 |
14 | 1 | Длина (9um)-км | 14 | 20 (км) |
15 | 1 | Длина (9um) | С8 | 200(100 м) |
16 | 1 | Длина (50um) | 00 | Не поддерживает MMF |
17 | 1 | Длина (62,5 мкм) | 00 | Не поддерживает MMF |
18 | 1 | Длина (медь) | 00 | Не поддерживает медь |
19 | 1 | Зарезервировано | 00 |
|
20-35 | 16 | Имя поставщика | 53 4Ф 55 52 43 45 50 48 4Ф 54 4Ф 4Э 49 43 53 20 | "ФС" (ASCII) |
36 | 1 | Зарезервировано | 00 |
|
37-39 | 3 | Поставщик OUI | 00 00 00 |
|
40-55 | 16 | Поставщик PN | 53 50 53 33 34 32 34 54 48 50 54/45 44 46 50 20 20 | «GPON-ONU-34-20BI» (ASCII) |
56-59 | 4 | Поставщик Rev | Хх 20 20 | ASCII («30 31 20 20» означает Редакция 1,0) |
60-61 | 2 | Длина волны | 05 1Е | Длина волны Tx: 1310 нм |
62 | 1 | Зарезервировано | 00 |
|
63 | 1 | CC_BASE | Хх | Контрольная сумма байта 0-62
|
64-65 | 2 | Варианты | 00 1А | 64 = 0x00, зарезервировано 65 = 0x1A, TX_DISABLE/ TX_FAULT/RX_LOS поддерживается |
66 | 1 | BR, макс | 00 |
|
67 | 1 | BR, макс | 00 |
|
68-83 | 16 | Поставщик SN | Хх Хх | Ascii |
84-91 | 8 | Код даты | Хх 20 20 | Год (2 байта), Месяц (2 байта), День (2 Байт) |
92 | 1 | Диагностический тип мониторинга | 68 | Совместимость с SFF-8472 V10.3 Внутренне откалиброванный Полученный тип измерения мощности -Средняя мощность |
93 | 1 | 93 | F0 | Диагностика (Дополнительные сигнальные/предупреждающие флаги) Мягкий мониторинг TX_FAULT Реализовано. Мягкий мониторинг RX_LOS Реализовано |
94 | 1 | SFF-8472 Соответствие | 05 | Указывает ревизию SFF-8472, которой соответствует трансивер. Значение зависит от особенностей модуля. |
95 | 1 | CC_EXT | Хх | Контрольная сумма байта 64-94 |
96-255 | 64 | Конкретный поставщик |
|
|
Содержимое памяти EEPROM (A2h)
Аддр. | Размер поля (Байты) | Название поля | Шестигранник | Описание |
0 | 00 | 2 | Сигнал тревоги температуры высокий | 5Ф 00 | 95 ℃ |
2 | 02 | 2 | Сигнал тревоги низкой температуры | ЕС 00 | -50 ℃ |
4 | 04 | 2 | Температура Высокое Предупреждение | 5А 00 | 90 ℃ |
6 | 06 | 2 | Температура Низкий Предупреждение | Д3 00 ФБ 00 | -45 ℃ |
8 | 08 | 2 | Сигнализация высокого напряжения | 8C A0 | 3,6 В |
10 | 0А | 2 | Сигнализация низкого напряжения | 75 30 | 3,0 В |
12 | 0С | 2 | Высокое Предупреждение Напряжения | 88 В8 | 3,5 В |
14 | 0E | 2 | Низкое напряжение 3,6 VWarning | 79 18 | 3,1 В |
16 | 10 | 2 | Сигнал тревоги смещения высокий | AF C8 | 90 мА |
18 | 12 | 2 | Сигнализация низкого смещения | 00 00 | 0 мА |
20 | 14 | 2 | Предупреждение о предкосой | 88 В8 | 70 мА |
22 | 16 | 2 | Предупреждение о низком уровне смещения | 00 00 | 0 мА |
24 | 18 | 2 | Сигнализация высокой мощности TX | F6 77 | 8 дБм |
26 | 1А | 2 | Сигнализация низкого уровня мощности TX | 15 F7 | -2,5 дБм |
28 | 1С | 2 | TX Power High Предупреждение | С3 С6 | 7 дБм |
30 | 1Е | 2 | Предупреждение о низком уровне мощности TX | 1B А7 | -1,5 дБм |
34 | 22 | 2 | Сигнализация низкого уровня мощности RX | 00 08 | -31 дБм |
36 | 24 | 2 | Высокая мощность RX Предупреждение | 09 КФ | -6 дБм |
38 | 26 | 2 | Предупреждение о низком уровне мощности RX | 00 0А | -30 дБм |
40-45 | 8-2D | 6 | MAC адрес | Хх | MAC адрес |
46-55 | 2Е-37 | 10 | Зарезервировано | 00….000 | Зарезервировано |
56 | 38 | 4 | RX_PWR(4) Калибровка | 00 00 00 00 | Калибровка RSSI 4-го порядка Коэффициент |
60 | 3С | 4 | RX_PWR(3) Калибровка | 00 00 00 00 | Калибровка RSSI 3-го порядка Коэффициент |
64 | 40 | 4 | RX_PWR(2) Калибровка | 00 00 00 00 | Калибровка RSSI 2-го порядка Коэффициент |
68 | 44 | 4 | RX_PWR(1) Калибровка | 3Ф 80 00 00 | Коэффициент калибровки RSSI 1-го порядка |
72 | 48 | 4 | RX_PWR(0) Калибровка | 00 00 00 00 | Коэффициент калибровки RSSI 0-го порядка |
76 | 4С | 2 | Калибровка TX_I (наклон) | 01 00 | Наклон для калибровки смещения |
78 | 4Е | 2 | Калибровка TX_I (смещение) | 00 00 | Смещение для калибровки смещения |
80 | 50 | 2 | Калибровка TX_PWR (наклон) | 01 00 | Наклон для калибровки мощности TX |
82 | 52 | 2 | Калибровка TX_PWR (смещение) | 00 00 | Смещение для калибровки мощности TX |
84 | 54 | 2 | Калибровка T (наклон) | 01 00 | Наклон для калибровки температуры |
86 | 56 | 2 | Калибровка T (смещение) | 00 00 | Смещение для калибровки температуры, в Единицы 256 С |
88 | 58 | 2 | Калибровка V (наклон) | 01 00 | Наклон для калибровки VCC |
90 | 5С | 3 | Зарезервировано | 00 00 00 | Зарезервировано |
95 | 5F | 1 | Контрольная сумма | Хх | Контрольная сумма |
Цифровая диагностическая спецификация (A2h)
Адрес данных | Параметр | Диапазон | Точность |
96-97 | Температура | От-40 до 85/0 ~ 85 ° C | ± 5 ° C |
98-99 | Напряжение Vcc | От 0 до VCC | ± 5% |
100-101 | Смещения тока | От 0 до 100 мА (примечание) | ± 10% |
102-103 | Мощность TX | От 0,5 до 5 дБм | ± 3 дБ |
104-105 | Мощность RX | От-28 до-8 дБм | ± 3 дБ |
Примечание: только для непрерывного режима

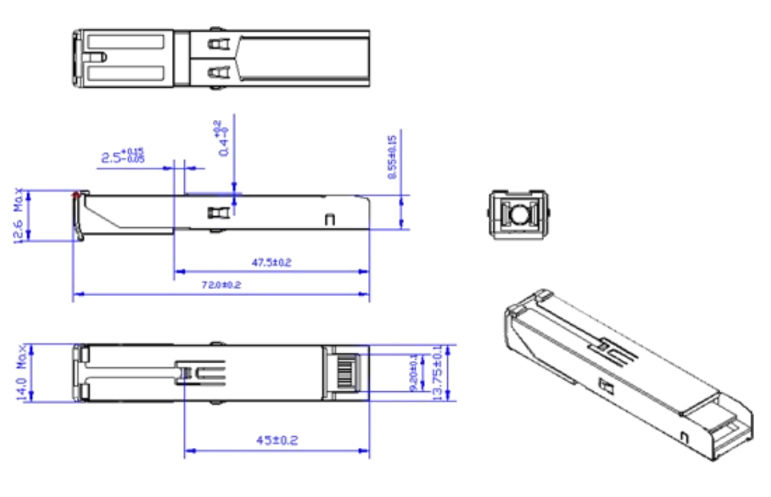

Схема Механический чертеж

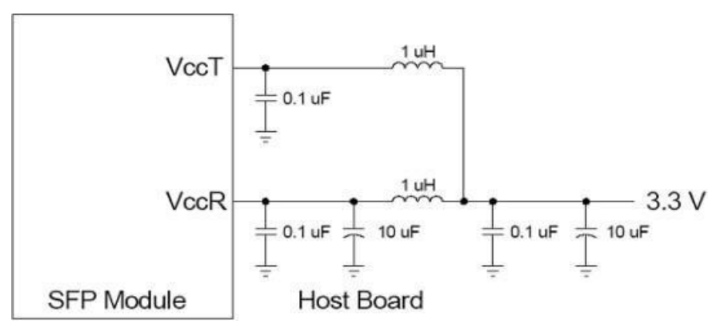

Рекомендуемая схема питания хост-платы

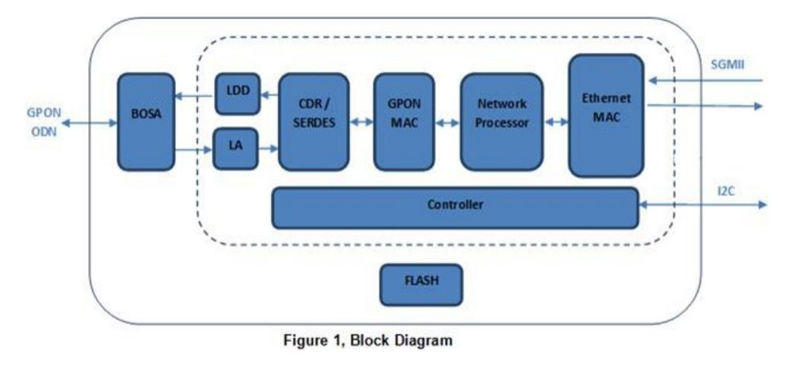

Блок схема
Применение
● ГПОН ОНТ
● FTTx и беспроводной транзитный доступ
● Доступ MDU/MTU
EN
fr
es
ru
pt
ar
de
Интернет центр данных
Часто задаваемые вопросы
Новости отрасли
О нас
Коммутатор центра обработки данных
Коммутатор предприятия
Промышленный коммутатор
Переключатель доступа
Интегрированная сеть
Оптически модуль & кабель
Позвоните нам на:
Напишите нам:
2106B, № 3D, Облако Парк Фаза 1, Bantian, Лунган, Шэньчжень, 518129, P.R.C.
