Переключатель 32x400G белой коробки центра данных QSFP56-DD, 2x10G SFP

Обзор

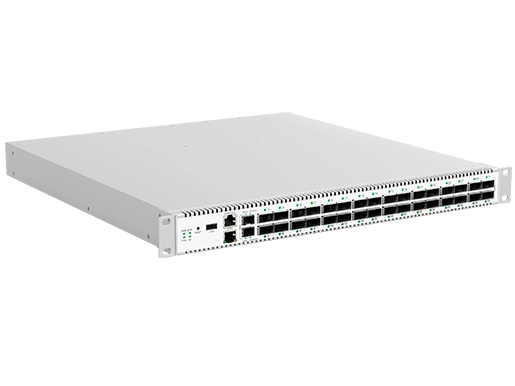

DCSL3M-32E02X-это коммутатор с высокой плотностью портов с 32xQSFP56-DD портами в одном 1RU и механизмом пересылки одного пакета для центров обработки данных, которым требуется беспрецедентная скорость. С портами 32xQSFP56-DD 400G он идеально подходит для развертывания на уровне листьев/позвоночника в центрах обработки данных, где высокая производительность является наиболее важной, с общей производительностью 25,6 Тбит/с (12,8 Тбит/с x2)-как сверхмощное устройство.

В первую очередь упакованы для удовлетворения требований развертываний, требующих меньшего форм-фактора и доступа ко всем сетевым портам и портам управления с передней стороны продукта. Используется для обеспечения решения портов 32x400G 2x10G. В интересах достижения наименьшего форм-фактора, минимальной стоимости и наименьшего энергопотребления системы. Чтобы иметь возможность установить все порты доступа, восходящей линии связи и данных на передней стороне системы 1U, все подключения к ней плоскости данных обеспечены через розетки QSFP56-DD. Каждый разъем QSFP56-DD может работать как один порт 400GbE. Основными портами доступа Ethernet являются розетки, которые поддерживают физические уровни 400GBASE-SR8, FR8, LR8, ER8 и DR4. Общая система содержит подсистему ЦП с 16 ГБ оперативной памяти DDR4 и 64 ГБ памяти M.2 SSD по умолчанию. ЦП подключен к набору центральных процессоров управления, которые находятся в другом месте в системе, через соединение Ethernet с плоскостью управления вне диапазона.

Особенности

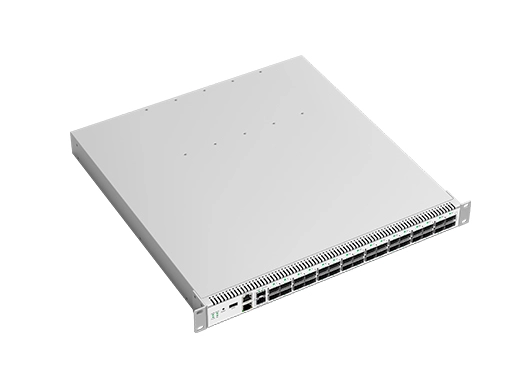

• Компактный стандарт 1RU, конструкция шкафа 19 дюймов mountable

• Вырезать-до конца с ультра-низкой задержкой

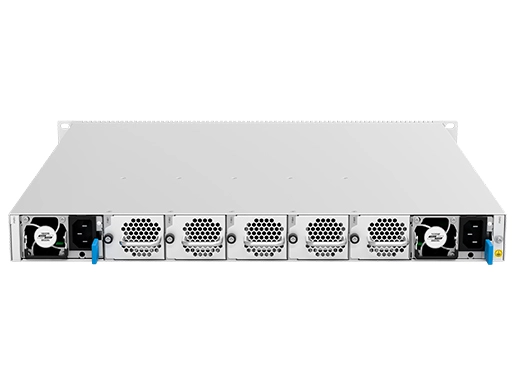

• 2 (1 1 резервный) Резервный блок питания с возможностью горячей замены

• 5 (4 1 резервный) Вентилятор с возможностью горячей замены

• 32x400G QSFP56-DD в форм-факторе 1U

• 256x56G High Speed Serdes MAC в одном двигателе пересылки пакетов PFE, который поддерживает режимы скорости порта 1/10/25/56

• 2x10Gpbe SFP и 1xGBaseT RJ45 порт управления

Дополнительное программное обеспечение

* Лицензионный сбор будет указываться отдельно в соответствии с различными требованиями к управлению проектами.

* Дополнительные функции, поддерживаемые аппаратным обеспечением, но ограниченные дорожной картой программного обеспечения.

Список элементов уровня 2

• Протокол связующего дерева 802.1D/802,1 w Rapid

• Связующего дерева/802,1 s Несколько связующего дерева/RPVST

• VLAN с QinQ

• Поддержка 802.1Q VLAN/Trunking

• Частного VLAN в

• Протокол обнаружения канальный уровень 802,1 AB

• 802.3x Управление потоком

• Аутентификация 802.1x *

• Поддержка группы агрегации 802.3ad Link

• Поддержка группы агрегации ссылок с несколькими шасси

• CFM 802.1ag *

• Y.1731 *

• Поддержка VxLAN с EVPN

• TRILL *

• QCN, ETS, PFC *

Список элементов уровня 3

• Статический IPv4/IPv6

• OSPFv2/v3, ISIS (v4/v6), MP-BGP, RIPv2

• Мульти-путь ECMP

• VRF Lite - IPv4

• BFD для IPv4, IPv6, поддержка протокола OSPF, BGP

• В глобальном и VRF пространстве

• IGMP v2/v3

• IGMP Snooping, запрос, подавление отчетов прокси

• MLD

• МСДП

• PIM-SM, PIM-SSM, PIM-DM (IPv4/IPv6

• ВРРП

MPLS/MPLS-TP Список характеристик *

• Поддержка архитектуры MPLS *

• Поддержка LDP, RSVP *

• RSVP Транспортная инженерная поддержка *

• RSVP FRR с поддержкой 1:1 и 1:n *

• Псевдопроводная настройка и обслуживание с использованием LDP *

• Псевдопроводная настройка и обслуживание с помощью BGP *

• Поддержка EVPN через VPLS *

• MPLS L3VPN для IPv4/IPv6 *

• Дифференцированные услуги через MPLS *

• BFD для псевдопроводного VCCV *

• OAM для транспортных сетей на основе MPL, проактивная проверка подключения, RDI *

• MPLS TP, поддержка транспортного профиля *

• Поддержка MVPN *

Функции управления, безопасности и Qos

• Список контроля доступа

• Поддержка радиуса и такакс

• Контроль доступа на основе ролей

• Модульный QOS для полиции, маркировки и формировки

• Иерархическое QOS *

• Гибкая классификация потоков и набор правил действия

• Поддержка NETCONF *

• Ansible Интеграция *

• Поддержка sflow

• Реле/клиент DCHP

• Сислог

• Поддержка SNMP

• Промышленный стандарт CLI
