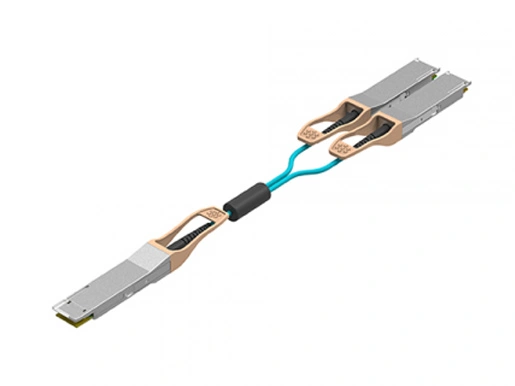

Активный оптический кабель 200G QSFP-DD SR8 на 2x100GBASE QSFP28 SR4

Напряжение питания

Vcc

-0,3

3,6

V

Входное напряжение

Вин

-0,3

ВЦЦ + 0,3

V

Температура хранения

TST

− 20

85

° С

Рабочая температура корпуса

Топ

0

70

° С

Влажность (без конденсации)

Резус

5

95

%

Напряжение питания

Vcc

3,13

3,3

3,47

V

Рабочая температура корпуса

TCA

0

70

° С

Скорость передачи данных на полосу

FD

25,78125

Гбит/с

Влажность

Резус

5

85

%

Рассеиваемая мощность

PM

2

2,5

Вт

Радиус загиба волокна

Рб

3

См

Дифференциальный вход

Сопротивление

Зин

90

100

110

Ом

Дифференциальный выход

Сопротивление

Зут

90

100

110

Ом

Дифференциальный вход

Амплитуда напряжения

Амплитуда

ΔVin

300

1100

МВп-п

Дифференциальный выход

Амплитуда напряжения

ΔVout

500

800

МВп-п

Перекос

Sw

300

Пс

Битовая ошибка Rate1

БЕР

E-12

Уровень входной логики High2

VIH

2,0

VCC

V

Уровень входной логики Low2

Вил

0

0,8

V

Уровень выходной логики High3

VOH

VCC-0.5

VCC

V

Уровень выходной логики Low3

Vol

0

0,4

V

Передатчик

Длина волны центра

Λc

840

850

860

Нм

-

Среднеквадратичная спектральная ширина

Δλ

-

-

0,6

Нм

-

Средняя пусковая мощность,

Каждая полоса

Дутый

− 8,4

-

2,4

ДБм

-

Оптическая модуляция

Амплитуда

(OMA), каждая полоса

ОМА

-6,4

3

ДБм

-

Передатчик и

Дисперсия

Закрытие глаз (TDEC),

Каждая полоса

ТДЕК

4,3

ДБ

Коэффициент вымираания

ER

3

-

-

ДБ

-

Средний запуск

Выключение питания

Передатчик, каждая полоса

-30

ДБ

-

Координаты маски глаза:

X1, X2, X3, Y1, Y2, Y3

СПЕЦИФИКАЦИЯ ЦЕННОСТИ

{0,3, 0,38, 0,45, 0,35, 0,41.0.5}

Коэффициент скорости = 5x10-5

Приемник

Длина волны центра

Λc

840

850

860

Нм

-

Стрессированный приемник

Чувствительность в OMA

− 5,2

ДБм

1

Максимальный средний

Мощность на приемнике,

Каждая полоса

Вход, каждая полоса

2,4

ДБм

-

Минимальный средний

Мощность на приемнике,

Каждая полоса

-10,3

ДБм

Отражение приемника

− 12

ДБ

-

ЛОС Ассерт

-30

ДБм

-

ЛОС де-Ассерт-ОМА

-7,5

ДБм

-

ЛОС Гистерезис

0,5

ДБ

-

1

Земля

Модуль Земля

1

2

CML-I

Тх2-

Передатчик инвертированного ввода данных

3

CML-I

Tx2

Передатчик не-перевернутый ввод данных

4

Земля

Модуль Земля

1

5

CML-I

Тх4-

Передатчик инвертированного ввода данных

6

CML-I

Tx4

Передатчик не-перевернутый ввод данных

7

Земля

Модуль Земля

1

8

LVTTL-I

МОДСЕЙЛ

Выбор модуля

2

9

LVTTL-I

Сброс

Сброс модуля

2

10

Vcrx

Источник питания приемника 3,3 В

11

LVCMOS-I

СКЛ

2-проводные часы с последовательным интерфейсом

2

12

LVCMOS-I/O

ПДД

Данные 2-проводного последовательного интерфейса

2

13

Земля

Модуль Земля

1

14

CML-O

RX3

Неинвертированный вывод данных приемника

15

CML-O

RX3-

Перевернутый вывод данных приемника

16

Земля

Модуль Земля

1

17

CML-O

RX1

Неинвертированный вывод данных приемника

18

CML-O

RX1-

Перевернутый вывод данных приемника

19

Земля

Модуль Земля

1

20

Земля

Модуль Земля

1

21

CML-O

RX2-

Перевернутый вывод данных приемника

22

CML-O

RX2

Неинвертированный вывод данных приемника

23

Земля

Модуль Земля

1

24

CML-O

RX4-

Перевернутый вывод данных приемника

25

CML-O

RX4

Неинвертированный вывод данных приемника

26

Земля

Модуль Земля

1

27

LVTTL-O

МодпрсЛ

Модуль присутствует, внутренний понижен до GND

28

LVTTL-O

Международный

Прерывной выход, следует подтянуть на плате хоста

2

29

Vcctx

3,3 V передатчик питания

30

VCC1

3,3 V Электропитание

31

LVTTL-I

LPMode

Режим низкой мощности

2

32

Земля

Модуль Земля

1

33

CML-I

Tx3

Передатчик не-перевернутый ввод данных

34

CML-I

Тх3-

Передатчик инвертированного ввода данных

35

Земля

Модуль Земля

1

36

CML-I

Tx1

Передатчик не-перевернутый ввод данных

37

CML-I

Тх1-

Передатчик инвертированного ввода данных

38

Земля

Модуль Земля

1

1

Земля

Модуль Земля 1

2

CML-I

Тх2-

Передатчик инвертированного ввода данных

3

CML-I

Tx2

Передатчик не-перевернутый ввод данных

4

Земля

Модуль Земля 1

5

CML-I

Тх4-

Передатчик инвертированного ввода данных

6

CML-I

Tx4

Передатчик не-перевернутый ввод данных

7

Земля

Модуль Земля 1

8

LVTTL-I

МОДСЕЙЛ

Модуль Выберите 2

9

LVTTL-I

Сброс

Сброс модуля 2

10

Vcrx

Источник питания приемника 3,3 В

11

LVCMOS-I/O

СКЛ

2-проводные часы с последовательным интерфейсом 2

12

LVCMOS-I/O

ПДД

Данные 2-проводного последовательного интерфейса 2

13

Земля

Модуль Земля 1

14

CML-O

RX3

Неинвертированный вывод данных приемника

15

CML-O

RX3-

Перевернутый вывод данных приемника

16

Земля

Модуль Земля 1

17

CML-O

RX1

Неинвертированный вывод данных приемника

18

CML-O

RX1-

Перевернутый вывод данных приемника

19

Земля

Модуль Земля 1

20

Земля

Модуль Земля 1

21

CML-O

RX2-

Перевернутый вывод данных приемника

22

CML-O

RX2

Неинвертированный вывод данных приемника

23

Земля

Модуль Земля 1

24

CML-O

RX4-

Перевернутый вывод данных приемника

25

CML-O

RX4

Неинвертированный вывод данных приемника

26

Земля

Модуль Земля 1

27

LVTTL-O

МодпрсЛ

Модуль присутствует, внутренний опущен до GND 2

28

LVTTL-O

Международный

Прерывной выход, следует подтянуть на плате хоста 2

29

Vcctx

Источник питания передатчика 3,3 V

30

VCC1

Источник питания 3,3 В

31

LVTTL-I

InitMode

Режим инициализации; В устаревших приложениях QSFP панель InitMode называется LPMODE 2

32

Земля

Модуль Земля 1

33

CML-I

Tx3

Передатчик не-перевернутый ввод данных

34

CML-I

Тх3-

Передатчик инвертированного ввода данных

35

Земля

Модуль Земля 1

36

CML-I

Tx1

Передатчик не-перевернутый ввод данных

37

CML-I

Тх1-

Передатчик инвертированного ввода данных

38

Земля

Модуль Земля 1

39

Земля

Модуль Земля 1

40

CML-I

Tx6-

Передатчик инвертированного ввода данных

41

CML-I

Tx6

Передатчик не-перевернутый ввод данных

42

Земля

Модуль Земля 1

43

CML-I

Tx8-

Передатчик инвертированного ввода данных

44

CML-I

Tx8

Передатчик не-перевернутый ввод данных

45

Земля

Модуль Земля 1

46

Зарезервировано

Для будущего использования

47

ВС1

Модуль Вендер конкретные 1

48

Vccrx1

Источник питания 3,3 В

49

VS2

Модуль Вендер конкретные 2

50

VS3

Модуль Вендер конкретные 3

51

Земля

Модуль Земля 1

52

CML-O

RX7

Неинвертированный вывод данных приемника

53

CML-O

RX7-

Перевернутый вывод данных приемника

54

Земля

Модуль Земля 1

55

CML-O

RX5

Неинвертированный вывод данных приемника

56

CML-O

RX5-

Перевернутый вывод данных приемника

57

Земля

Модуль Земля 1

58

Земля

Модуль Земля 1

59

CML-O

RX6-

Перевернутый вывод данных приемника

60

CML-O

RX6

Неинвертированный вывод данных приемника

61

Земля

Модуль Земля 1

62

CML-O

RX8-

Перевернутый вывод данных приемника

63

CML-O

RX8

Неинвертированный вывод данных приемника

64

Земля

Модуль Земля 1

65

НК

N0 Подключение

66

Зарезервировано

Для будущего использования

67

Vcctx1

Источник питания 3,3 В

68

VCC2

Источник питания 3,3 В

69

Зарезервировано

Для будущего использования

70

Земля

Модуль Земля 1

71

CML-I

Tx7

Передатчик не-перевернутый ввод данных

72

CML-I

Tx7-

Передатчик инвертированного ввода данных

73

Земля

Модуль Земля 1

74

CML-I

Tx5

Передатчик не-перевернутый ввод данных

75

CML-I

Tx5-

Передатчик инвертированного ввода данных

76

Земля

Модуль Земля 1
