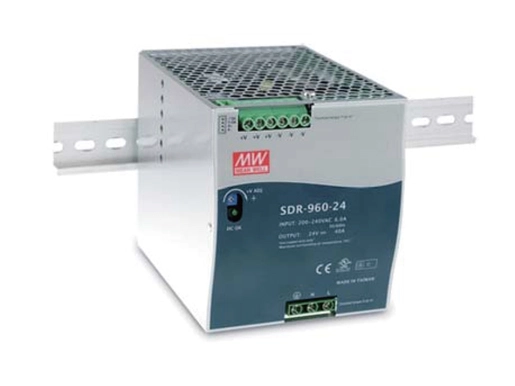

Name: 960W с одним выходом Промышленные DIN RAIL с функцией PFC
Brand: Lanao Communication Technology Limited.
Availability: InStock

960W с одним выходом Промышленные DIN RAIL с функцией PFC

Серия NDR- 960

Вход переменного тока 180 ~ 264 В переменного тока только 130% пиковая нагрузка 1 Тонкая конструкция 10 мм Встроенная активная функция PFC соответствует EN61000-3-2 Высокая эффективность 94% и низкое рассеивание мощности.

Обзор

Технические характеристики

Решения подключения

Модели

Ресурсы

Особенности

● Вход переменного тока 180 ~ 264 В переменного тока только

● 130% пиковой нагрузки.

● Тонкий дизайн 110 мм

● Встроенная активная функция PFC соответствует EN61000-3-2

● Высокая эффективность 94% и низкое рассеивание мощности.

● Защита: короткое замыкание/перегрузка/перенапряжение/перегрев.

● Охлаждение свободной конвекцией воздуха.

● Встроенная схема ограничения постоянного тока.

● Может быть установлен на DIN-рейку TS-35/7,5 или 15

● Одобренное УЛ508 (промышленное регулирующее оборудование)

● EN61000-6-2(EN50082-2) промышленный уровень иммунитета

● Совместное использование тока до 3840 Вт (3 + 1)

● Встроенный контакт реле постоянного тока OK.

● 100% испытание на обгорание при полной нагрузке

● 3 года гарантии

МОДЕЛЬ		SDR-960-24	SDR-960-48
ВЫХОД	НАПРЯЖЕНИЕ постоянного тока	24 В	48 В
	НОМИНАЛЬНЫЙ ТОК	40А	20А
	ТЕКУЩИЙ ДИАПАЗОН	0 ~ 40А	0 ~ 20А
	НОМИНАЛЬНАЯ МОЩНОСТЬ	960 Вт	960 Вт
	ПИК ТОК	52А	26А
	ПИКОВАЯ МОЩНОСТЬ Примечание 6	1248 Вт (3 сек.)
	КАРТА И ШУМ (макс.) Примечание 2	180mVp-p	250mVp-p
	НАПРЯЖЕНИЕ ADJ. ДИАПАЗОН	24 ~ 28 В	48 ~ 55 В
	ТЕРПИМОСТЬ НАПРЯЖЕНИЯ Примечание 3	± 1,0%	± 1,0%
	РЕГУЛИРОВАНИЕ ЛИНИИ	± 0,5%	± 0,5%
	РЕГУЛИРОВАНИЕ НАГРУЗКИ	± 1,0%	± 1,0%
	НАСТРОЙКА, ВРЕМЯ НАСТРОЙКИ	1000 мс, 100 мс/230 В переменного тока при полной нагрузке
	ВРЕМЯ УДЕРЖИВАНИЯ (Тип.)	14 мс/230 В переменного тока при полной нагрузке
ВХОД	ДИАПАЗОН НАПРЯЖЕНИЯПримечание 7	180 ~ 264 В переменного тока 254 ~ 370В постоянного тока
	ДИАПАЗОН ЧАСТОТЫ	47 ~ 63 Гц
	ФАКТОР ПИТАНИЯ (Тип.)	PF≥ 0,95/230VAC при полной нагрузке
	ЭФФЕКТИВНОСТЬ (тип.)	94%	94%
	ТОК АК (тип.)	6A/230 В переменного тока
	ВНУТРЕННИЙ ТОК (Тип.)	ХОЛОДНЫЙ СТАРТ 50A / 230VAC
	ТОК УТЕЧКИ	<3,5 мА/240 В переменного тока
ЗАЩИТА		Обычно работает в пределах 105 ~ 130% номинальной выходной мощности более 3 секунд, а затем отключает напряжение o/p с автоматическим восстановлением через 30 секунд, если условие пиковой нагрузки удалено
	ПЕРЕГРУЗКА	Ограничение постоянного тока в пределах 130 ~ 150% номинальной выходной мощности в течение более 3 секунд, а затем отключение напряжения o/p, повторное включение для восстановления
	НАД НАПРЯЖЕНИЕМ	29 ~ 33 В	56 ~ 65 В
		Тип защиты: отключение напряжения o/p, с автоматическим восстановлением или повторным включением для восстановления
	НАД ТЕМПЕРАТУРОЙ	Напряжение тока выключения о/п, берет автоматически после температуры идет вниз
ФУНКЦИЯ	DC OK РЕАЛЬНО КОНТАКТНЫЕ РЕЙТИНГИ (макс.)	60Vdc/0.3A, 30Vdc/1A, 30Vac/0,5 Арезистивная нагрузка
	ТЕКУЩИЙ ОБМЕН	См. Руководство по функциям
ОКРУЖАЮЩАЯ СРЕДА	РАБОЧИЙ ТЕМП. Примечание 5	-30 ~ + 70 ℃ (см. «Кривая снижения мощности»)
	РАБОЧАЯ ВЛАЖНОСТЬ	20 ~ 95% относительной влажности без конденсации
	ХРАНЕНИЕ ТЕМП., ВЛАЖНОСТЬ	-40 ~ + 85 ℃ , 10 ~ 95% относительной влажности без конденсации
	ТЕМП. КОЭФФЕКТИВНЫЙ	± 0,03%/℃ (0 ~ 50 ℃)
	ВИБРАЦИЯ	Компонент: 10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. Каждый по осям X,Y, Z; Монтаж: Соответствие IEC60068-2-6
БЕЗОПАСНОСТЬ &	ЗВЕЗДЫ БЕЗОПАСНОСТИ	UL508,TUV EN62368-1 , BSMI CNS14336-1, AS/NZS62368.1, одобрено EACTPTC 004; (соответствует EN60204-1)
ЭМС	БЕЗ НАПРЯЖЕНИЯ	I/P-O/P:3 кВ переменного тока I/P-FG:2 кВ переменного тока O/P-FG: 0,5 кВ переменного тока O/P-DC ОК: 0,5 кВ переменного тока
(Примечание 4)	СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ	I/P-O/P, I/P-FG, O/P-FG:>100 МОм/500 В постоянного тока/25 ℃/ 70% относительной влажности
	Примечание по ЭМС	Соответствие EN55032 (CISPR32), EN61204-3 Класс проводимости B, Класс излучения A, EN61000-3-2,-3, EACTPTC 020, BSMI CNS13438
	ИММУНИТЕТ ЭМС	Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, уровень тяжелой промышленности, критерии A, EACTPTC 020
ДРУГИЕ	МТБФ	69,8 К мин. MIL-HDBK-217F (25 ℃)
	РАЗМЕРЫ	110125,2150 мм (В * Х * Д)
	УПАКОВКА	2,47 кг; 6 шт./15,8 кг/1,55 манжеты
ПРИМЕЧАНИЕ	1. Упомянутые параметры АИИ Нот спесиаИы измерены на входном сигнале 230 ВАК, расклассифицированном Иоад и 25 ℃ температуры окружающей среды. 2. RippIe и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары с конденсатором paraIIeI 0,1 мкФ и 47 мкФ. 3. ToIerance: включает в себя Ierance, Iine reguIation и Иоад reguIation. 4. Сила suppIy учта компонентом который wiII было instaIIed в оборудование finaI. Оборудование finaI должно быть повторно подтверждено, что оно соответствует директивам EMC. 5. Установленные зазоры: 40 мм сверху, 20 мм снизу, 5 мм на дне и правой стороне рекомендуются при постоянном Ioaded с питанием fuII. В случае, если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. 6. Максимальная мощность в 3 секунды и средняя выходная мощность не должны превышать номинальной мощности. 7. Derating может быть необходимо под входом Iow voItage. Пожалуйста, проверьте кривую снижения мощности для получения дополнительной информации. 8. ConsuIt ЗНАЕТ ХОРОШО для удаления излучения cIass B. 9. Деатинг температуры окружающей среды 3,5 ℃ 1000мwithfanIessmodeIsandof 5/1000 м с режимом вентилятора для работая aItitude более высоко чем 2000 м (6500ft). ※ DiscIaimer LiabiIity продукта: Подробную информацию см. в https://www.meanwell.com/serviceDisclaimer.aspx
