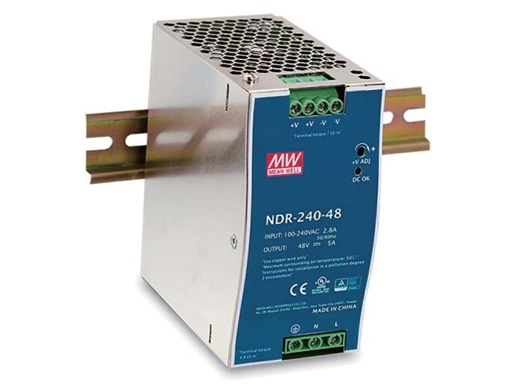

Промышленный DIN RAIL с одним выходом 240 Вт

Серия NDR- 240

NDR-240-это один экономичный тонкий блок питания на DIн-рейку мощностью 240 Вт, который можно установить на монтажные рейки TS-35/7,5 или TS-35/1,5. Корпус рассчитан на ширину 63 мм, что позволяет экономить место внутри.

Обзор

Технические характеристики

Решения подключения

Модели

Ресурсы

Особенности

● Универсальный вход переменного тока/полный диапазон

● Встроенная активная функция PFC.

● Защита: короткое замыкание/перегрузка/перенапряжение/перегрев

● Охлаждение свободной конвекцией воздуха.

● Может быть установлен на DIN-рейку TS-35/7,5 или 15

Одобренный УЛ 508 ● (промышленная аппаратура регулирования)

ЭН БС ●/EN61000-6-2 (ЭН БС/EN50082-2) промышленный уровень невосприимчивости. максимальная допускающая нагрузка 100% ожог-в тесте

● 3 года гарантии

Применения

● Промышленная система управления

Оборудование изготовления полупроводника ●

● Автоматизация завода

● Электро-механический аппарат

NDR-240-это одна экономичная серия тонких блоков питания на DIN-рейку мощностью 240 Вт, адаптируемая к установке onTS-35/7,5 или TS-35/15 монтажных направляющих. Корпус имеет ширину 63 мм, что позволяет экономить место внутри шкафов. Вся серия принимает входной ток переменного тока полного диапасона от 90 В переменного тока до 264 В переменного тока и соответствует BS EN/EN61000-3-2, норме, которую Европейский союз регулирует для гармонического тока.

NDR-240 разработан с металлическим корпусом, который увеличивает рассеивание мощности устройства. С эффективностью работы до 90% вся серия может работать при температуре окружающей среды от-20 ° C до 70 ° C при конвекции. Lt оснащен режимом постоянного тока для защиты от перегрузки, подходит для различных индуктивных или емкостных приложений. Полные функции защиты и соответствующие сертификаты для промышленных приборов управления (UL508, TUV BS EN/EN62368-1 и т. Д.) делают NDR-240 очень конкурентоспособным решением для источников питания для промышленных применений.

МОДЕЛЬ		NDR-240-24	NDR-240-48
ВЫХОД	НАПРЯЖЕНИЕ постоянного тока	24 В	48 В
	НОМИНАЛЬНЫЙ ТОК	10А	5А
	ТЕКУЩИЙ ДИАПАЗОН	0 ~ 10А	0 ~ 5А
	НОМИНАЛЬНАЯ МОЩНОСТЬ	240 Вт	240 Вт
	КАРТА И ШУМ (макс.) Примечание 2	150mVp-p	150mVp-p
	НАПРЯЖЕНИЕ ADJ. ДИАПАЗОН	24 ~ 28 В	48 ~ 55 В
	ТЕРПИМОСТЬ НАПРЯЖЕНИЯ Примечание 3	± 1,0%	± 1,0%
	РЕГУЛИРОВАНИЕ ЛИНИИ	± 0,5%	± 0,5%
	РЕГУЛИРОВАНИЕ НАГРУЗКИ	± 1,0%	± 1,0%
	НАСТРОЙКА, ВРЕМЯ НАСТРОЙКИ	1500 мс, 100 мс/230 В переменного тока 3000 мс, 100 мс/115 В переменного тока при полной допускающей нагрузке
	ВРЕМЯ УДЕРЖИВАНИЯ (Тип.)	28 мс/230 ВАК 22 мс/115 ВАК на полной допускаемой нагрузке
ВХОД	ДИАПАЗОН НАПРЯЖЕНИЯПримечание 4	90 ~ 264 В переменного тока 127 ~ 370В постоянного тока
	ДИАПАЗОН ЧАСТОТЫ	47 ~ 63 Гц
	ФАКТОР ПИТАНИЯ (Тип.)	ПФ> 0,98/115 ВАК, ПФ> 0,95/230 ВАК на полной допускаемой нагрузке
	ЭФФЕКТИВНОСТЬ (тип.)	88,50%	90%
	ТОК АК (тип.)	2,5 А/115 В переменного тока 1,3 А/230 В переменного тока
	ВНУТРЕННИЙ ТОК (Тип.)	20A/115 В переменного тока 35A/230 В переменного тока
	ТОК УТЕЧКИ	<1 мА/240 В переменного тока
ЗАЩИТА	ПЕРЕГРУЗКА	105 ~ 130% номинальной выходной мощности
		Тип защиты: постоянное ограничение тока, автоматически восстанавливается после устранения неисправности
	НАД НАПРЯЖЕНИЕМ	29 ~ 33 В	56 ~ 65 В
		Тип защиты: отключение напряжения o/p, повторное питание для восстановления
	НАД ТЕМПЕРАТУРОЙ	Напряжение тока выключения о/п, берет автоматически после температуры идет вниз
ОКРУЖАЮЩАЯ СРЕДА	РАБОЧИЙ ТЕМП.	-20 ~ + 70 ℃ (см. «Кривая снижения напряжения»)
	РАБОЧАЯ ВЛАЖНОСТЬ	20 ~ 95% относительной влажности без конденсации
	ХРАНЕНИЕ ТЕМП., ВЛАЖНОСТЬ	-40 ~ + 85 ℃ , 10 ~ 95% относительной влажности
	ТЕМП. КОЭФФЕКТИВНЫЙ	± 0,03%/℃ (0 ~ 50 ℃)
	ВИБРАЦИЯ	Компонент: 10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. Каждый по осям X,Y, Z; Монтаж: Соответствие IEC60068-2-6
БЕЗОПАСНОСТЬ &	ЗВЕЗДЫ БЕЗОПАСНОСТИ	Утверждены UL508,TUV BS EN/EN62368-1, EACTPTC 004, BSMI CNS14336-1, IS13252(Part1)/IEC60950-1 ,KC K60950-1 (только для 48 В); (соответствует BS EN/EN60204-1)
ЭМС	БЕЗ НАПРЯЖЕНИЯ	I/P-O/P:3 кВ переменного тока I/P-FG:2 кВ переменного тока O/P-FG: 0,5 кВ переменного тока
(Примечание 4)	СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ	I/P-O/P, I/P-FG, O/P-FG:>100 МОм/500 В постоянного тока/25 ℃/ 70% относительной влажности
	ЭМС ВЫБРОСОВ	Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Класс B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438, KSC 9832 (только для 48 В)
	ИММУНИТЕТ ЭМС	Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, уровень тяжелой промышленности, EAC TP TC 020,KSC 9835 (только для 48V)
ДРУГИЕ	МТБФ	Мин. Telcordia SR-332 (Bellcore) ; мин. 230,2 тыс. Часов MIL-HDBK-217F (25 ℃)
	РАЗМЕРЫ	63125,2113,5 мм (Ш * В * Г)
	УПАКОВКА	1 кг; 12 шт./13 кг/1,22 КУФТА
ПРИМЕЧАНИЕ	1. Упомянутые параметры АИИ НЕ спесиаИИИ измерены на входном сигналом 230 ВАК, расклассифицированном Иоад и 25 ℃ температуры окружающей среды. 2. RippIe и шум измеряются при полосе пропускания 20 МГц bY с использованием 12-дюймовой витой пары с конденсатором paraIIeI 0,1 мкФ и 47 мкФ. 3. ToIerance: включает в себя Ierance, Iine reguIation и Иоад reguIation. 4. Потребуется отключение сигнала при вводе iow voItage. Пожалуйста, проверьте кривую снижения мощности для получения дополнительной информации. 5. Установленные зазоры: 40 мм сверху, 20 мм снизу, 5 мм на дне и правой стороне рекомендуются при постоянном Ioaded с питанием fuII. В случае, если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. 6. SuppIY силы учитывается компонентом который wiII было instaIIed в оборудование finaI. Оборудование finaI должно быть повторно подтверждено, что оно соответствует директивам EMC. Руководство по проведению этих тестов на ЭМС см. в разделе «Тестирование электромагнитных помех компонентов систем электропитания». 7. Температура окружающей среды derating 3,5 ℃/1000m с fanIess modeIs и 5 ℃/1000m с вентилятором modeIs для работая aItitude более высоко чем 2000m(6500ft). (Как доступно на http://www.meanwell.com) ※ LiabiIitY DiscIaimer продукта: для получения подробной информации обратитесь к https://www.meanwell.com/serviceDisclaimer.aspx
