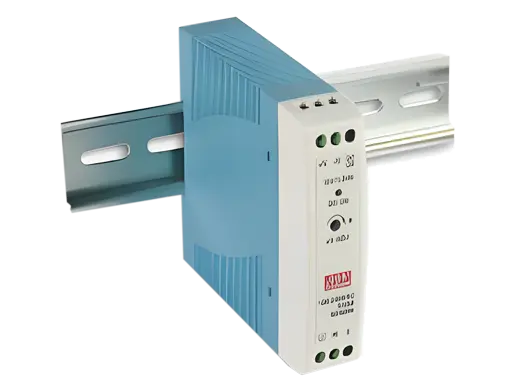

Name: 20 Вт один выход Промышленное питание DIN-рейку
Brand: Lanao Communication Technology Limited.
Availability: InStock

20 Вт один выход Промышленное питание DIN-рейку

MDR-20 серия

Вход переменного тока UniversaI/Защита диапазона FuII: короткое замыкание/OverIoad / Over VoItage CooIing за счет свободной конвекции воздуха.

Обзор

Технические характеристики

Решения подключения

Модели

Ресурсы

Особенности:

● Вход переменного тока UniversaI/диапазон FuII

● Защита: короткое замыкание/OverIoad / Over voItage. CooIing за счет свободной конвекции воздуха

● Может быть instaIIedon DIN raiI TS-35/7,5 или 15. BuiIt в DC Ok активный сигнал

● Светодиодный индикатор включения питания.

● Нет энергопотребления Ioad <0,75 Вт. 100% FuII Ioad пригорающий тест

● 3 года гарантии

МОДЕЛЬ		MDR-20-5	MDR-20-12	MDR-20-15	MDR-20-24
ВЫХОД	НАПРЯЖЕНИЕ постоянного тока	5 В	12 В	15 В	24 В
	НОМИНАЛЬНЫЙ ТОК	3А	1,67 А	1,34 А	1А
	ТЕКУЩИЙ ДИАПАЗОН	0 ~ 3А	0 ~ 1,67 А	0 ~ 1,34 А	0 ~ 1А
	НОМИНАЛЬНАЯ МОЩНОСТЬ	15 Вт	20 Вт	20 Вт	24 Вт
	КАРТА И ШУМ (макс.) Примечание 2	80mVp-p	120mVp-p	120mVp-p	150mVp-p
	НАПРЯЖЕНИЕ ADJ. ДИАПАЗОН	4,75 ~ 5,5 В	10,8 ~ 13,2 В	13,5 ~ 16,5 В	21,6 ~ 26,4 В
	ТЕРПИМОСТЬ НАПРЯЖЕНИЯ Примечание 3	± 2,0%	± 1,0%	± 1,0%	± 1,0%
	РЕГУЛИРОВАНИЕ ЛИНИИ	± 1,0%	± 1,0%	± 1,0%	± 1,0%
	РЕГУЛИРОВАНИЕ НАГРУЗКИ	± 1,0%	± 1,0%	± 1,0%	± 1,0%
	НАСТРОЙКА, ВРЕМЯ НАСТРОЙКИ Примечание.	500 мс, 30 мс/230 В переменного тока 1000 мс, 30 мс/115 В переменного тока при полной допускаемой нагрузке
	ВРЕМЯ УДЕРЖИВАНИЯ (Тип.)	50 мс/230 ВАК 20 мс/115 ВАК на полной допускаемой нагрузке
ВХОД	ДИАПАЗОН НАПРЯЖЕНИЯ	85 ~ 264 В переменного тока 120 ~ 370В постоянного тока
	ДИАПАЗОН ЧАСТОТЫ	47 ~ 63 Гц
	ЭФФЕКТИВНОСТЬ (тип.)	76%	80%	81%	84%
	ТОК АК (тип.)	0,55A/115 В переменного тока 0,35 А/230 В переменного тока
	ВНУТРЕННИЙ ТОК (Тип.)	ХОЛОДНЫЙ СТАРТ 20A/115VAC 40A/230VAC
	ТОК УТЕЧКИ	<1 мА/240 В переменного тока
ЗАЩИТА	ПЕРЕГРУЗКА	105 ~ 160% номинальной выходной мощности
	ПЕРЕГРУЗКА	Тип защиты: постоянное ограничение тока, автоматически восстанавливается после устранения неисправности
	НАД НАПРЯЖЕНИЕМ	5,75 ~ 6,75 В	13,8 ~ 16,2 В	17,25 ~ 20,25 В	27,6 ~ 32,4 В
	НАД НАПРЯЖЕНИЕМ	Тип защиты: отключение напряжения o/p, повторное питание для восстановления
ФУНКЦИЯ	АКТИВНЫЙ СИГНАЛ DC OK (макс.)	3,75 ~ 6 В/50 мА	9 ~ 13,5 В/40 мА	11,5 ~ 16,5 В/40 мА	18 ~ 27 В/20 мА
ОКРУЖАЮЩАЯ СРЕДА	РАБОЧИЙ ТЕМП.	-20 ~ + 70 ℃ (см. «Кривая снижения напряжения»)
	РАБОЧАЯ ВЛАЖНОСТЬ	20 ~ 90% относительной влажности без конденсации
	ХРАНЕНИЕ ТЕМП., ВЛАЖНОСТЬ	-40 ~ + 85 ℃ , 10 ~ 95% относительной влажности
	ТЕМП. КОЭФФЕКТИВНЫЙ	± 0,03%/℃ (0 ~ 50 ℃)
	ВИБРАЦИЯ	Компонент: 10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. Каждый по осям X,Y, Z; Монтаж: Соответствие IEC60068-2-6
БЕЗОПАСНОСТЬ &	ЗВЕЗДЫ БЕЗОПАСНОСТИ	UL508,TUV EN62368-1 , EACTPTC 004 , BSMI CNS14336-1, одобрено AS/NZS 62368,1
ЭМС	БЕЗ НАПРЯЖЕНИЯ	I/P-O/P:3 кВ переменного тока I/P-FG:2 кВ переменного тока O/P-FG: 0,5 кВ переменного тока
(Примечание 4)	СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ	I/P-O/P, I/P-FG, O/P-FG:100 МОм/500 В постоянного тока/25 ℃/ 70% относительной влажности
	ЭМС ВЫБРОСОВ	Соответствие EN55032 (CISPR32), EN61204-3 Класс B, EN61000-3-2,-3, EAC TP TC 020, CNS13438 Класс B
	ИММУНИТЕТ ЭМС	Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024,EN61000-6-1,EN61204-3, уровень легкой промышленности, критерии A, EAC TP TC 020
ДРУГИЕ	МТБФ	Минимум 236,9 К Часов MIL-HDBK-217F (25 ℃)
	РАЗМЕРЫ	22,590100 мм (Ш * В * Г)
	УПАКОВКА	0,17 кг; 72 шт./13,2 кг/0,91 куфты
ПРИМЕЧАНИЕ	1. Упомянутые параметры AII НЕ speciaIIy измерены на входном сигнальном сигналом 230 В переменного тока, номинальном Иоад и 25 ℃ температуры окружающей среды. 2. RippIe и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары с конденсатором paraIIeI 0,1 мкФ и 47 мкФ. 3. ToIerance: включает в себя Ierance, Iine reguIation и Иоад reguIation. 4. Сила suppIy учта компонентом который wiII было instaIIed в оборудование finaI. Оборудование finaI должно быть повторно подтверждено, что оно соответствует директивам EMC. Руководство по проведению этих тестов на ЭМС см. в разделе «Тестирование электромагнитных помех компонентов систем электропитания». (Как AvaiIabIe на http://www.meanweII.com) 5. Длина времени настройки измеряется при первом запуске coId. Включение/выключение источника питания может привести к увеличению времени настройки. 6. Температура окружающей среды derating 3,5 ℃/1000m с fanIess modeIs и 5 ℃/1000m с вентилятором modeIs для работая aItitude более высоко чем 2000m(6500ft).

Date	Version	Description	Download
2025-03-13		Meanwell _ 24V 1A _ Промышленная мощность Supply_MDR-20
2025-03-13		20 Вт один выход Промышленное питание DIN-рейку
