Name: Промышленный DIN RAIL с одним выходом 120 Вт
Brand: Lanao Communication Technology Limited.
Availability: InStock

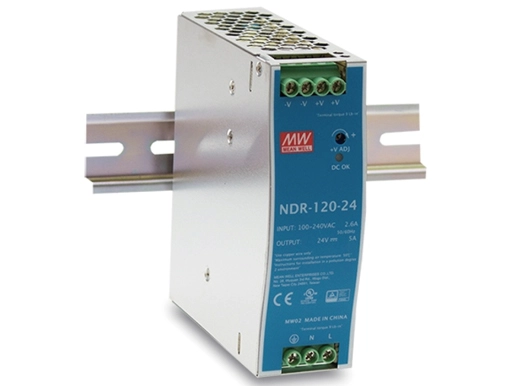

Промышленный DIN RAIL с одним выходом 120 Вт

Серия NDR- 120

NDR-120-это одна экономичная серия тонких источников питания на DIN-рейку мощностью 120 Вт, адаптируемая для установки на монтажные рейки TS-35/7,5 или TS-35/ 15.

Обзор

Технические характеристики

Решения подключения

Модели

Ресурсы

Особенности

● Универсальный вход переменного тока/полный диапазон

● Защита: короткое замыкание/перегрузка/перенапряжение/перегрев

● Охлаждение свободной конвекцией воздуха.

● Может быть установлен на DIN-рейку TS-35/7,5 или 15

Одобренный УЛ 508 ● (промышленная аппаратура регулирования)

ЭН БС ●/EN61000-6-2 (ЭН БС/EN50082-2) промышленный уровень невосприимчивости. максимальная допускающая нагрузка 100% ожог-в тесте

● 3 года гарантии

Применения

● Промышленная система управления

Оборудование изготовления полупроводника ●

● Автоматизация завода

● Электро-механический аппарат

NDR-120-это одна экономичная серия тонких источников питания на DIN-рейку мощностью 120 Вт, адаптируемая для установки на монтажные рейки TS-35/7,5 или TS-35/ 15. Корпус спроектирован шириной 40 мм, что позволяет экономить место внутри шкафов. Вся серия принимает входной сигнал переменного тока полного диапазона от 90 В переменного тока до 264 В переменного тока и соответствует BS EN/EN61000-3-2, норме, которую Европейский союз регулирует для гармонического тока.

NDR-120 разработан с металлическим корпусом, который увеличивает рассеивание мощности устройства. С эффективностью работы до 89%, вся серия может работать при температуре окружающей среды от-20 ℃ до 70 ℃ при конвекции воздуха. Он оснащен режимом постоянного тока для защиты от перегрузки, подходит для различных индуктивных или емкостных приложений. Функции полной защиты и соответствующие сертификаты для промышленного прибора управления (UL508, TUV BS EN/EN62368-1 и т. Д.) делают NDR-120 очень конкурентоспособным решением для источника питания для промышленного применения.

МОДЕЛЬ		NDR-120-12	NDR-120-24	NDR-120-48
ВЫХОД	НАПРЯЖЕНИЕ постоянного тока	12 В	24 В	48 В
	НОМИНАЛЬНЫЙ ТОК	10А	5А	2,5 А
	ТЕКУЩИЙ ДИАПАЗОН	0 ~ 10А	0 ~ 5А	0 ~ 2,5 А
	НОМИНАЛЬНАЯ МОЩНОСТЬ	120 Вт	120 Вт	120 Вт
	КАРТА И ШУМ (макс.) Примечание 2	100mVp-p	120mVp-p	150mVp-p
	НАПРЯЖЕНИЕ ADJ. ДИАПАЗОН	12 ~ 14 В	24 ~ 28 В	48 ~ 55 В
	ТЕРПИМОСТЬ НАПРЯЖЕНИЯ Примечание 3	± 2,0%	± 1,0%	± 1,0%
	РЕГУЛИРОВАНИЕ ЛИНИИ	± 0,5%	± 0,5%	± 0,5%
	РЕГУЛИРОВАНИЕ НАГРУЗКИ	± 1,0%	± 1,0%	± 1,0%
	НАСТРОЙКА, ВРЕМЯ НАСТРОЙКИ	1200 мс, 60 мс/230 В переменного тока 2500 мс, 60 мс/115 В переменного тока при полной нагрузке
	ВРЕМЯ ДЕРЖКИ (Тип.)	16 мс/230 ВАК 10 мс/115 ВАК на максимальной допускаемой нагрузке
ВХОД	ДИАПАЗОН НАПРЯЖЕНИЯПримечание 6	90 ~ 264VAC 127 ~ 370VDC [деятельность входного сигнала DC возможная путем соединять AC/L(+), AC/N(-)]
	ДИАПАЗОН ЧАСТОТЫ	47 ~ 63 Гц
	ЭФФЕКТИВНОСТЬ (тип.)	85,50%	88%	89%
	ТОК АК (тип.)	2,25A/115 В переменного тока 1,3A/230 В переменного тока
	ВНУТРЕННИЙ ТОК (Тип.)	20A/115 В переменного тока 35A/230 В переменного тока
	ТОК УТЕЧКИ	<1 мА/240 В переменного тока
ЗАЩИТА	ПЕРЕГРУЗКА	105 ~ 130% номинальной выходной мощности
		Тип защиты: постоянное ограничение тока, автоматически восстанавливается после устранения неисправности
	НАД НАПРЯЖЕНИЕМ	14 ~ 17 В	29 ~ 33 В	56 ~ 65 В
		Тип защиты: отключение напряжения o/p, повторное питание для восстановления
	НАД ТЕМПЕРАТУРОЙ	Отключение напряжения o/p, повторное питание для восстановления
ОКРУЖАЮЩАЯ СРЕДА	РАБОЧИЙ ТЕМП.	-20 ~ + 70 ℃ (см. «Кривая снижения напряжения»)
	РАБОЧАЯ ВЛАЖНОСТЬ	20 ~ 95% относительной влажности без конденсации
	ХРАНЕНИЕ ТЕМП., ВЛАЖНОСТЬ	-40 ~ + 85 ℃, 10 ~ 95% относительной влажности
	ТЕМП. КОЭФФЕКТИВНЫЙ	± 0,03%/℃ (0 ~ 50 ℃)
	ВИБРАЦИЯ	Компонент: 10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. Каждый по осям X, Y, Z; Монтаж: Соответствие IEC60068-2-6
БЕЗОПАСНОСТЬ &	ЗВЕЗДЫ БЕЗОПАСНОСТИ	UL508, TUVBSEN/EN62368-1, одобрено EACTPTC 004; (соответствует BSEN/EN60204-1)
ЭМС	БЕЗ НАПРЯЖЕНИЯ	I/P-O/P:3 кВ переменного тока I/P-FG:2 кВ переменного тока O/P-FG: 0,5 кВ переменного тока
(Примечание 4)	СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ	I/P-O/P, I/P-FG, O/P-FG:>100 МОм/500 В постоянного тока/25 ℃/ 70% относительной влажности
	ЭМС ВЫБРОСОВ	Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Класс B, BS EN/EN61000-3-2,-3, EAC TP TC 020
	ИММУНИТЕТ ЭМС	Соответствие ЭН БС/EN61000-4-2,3,4,5,6,8, 11, ЭН БС/ЭН55024, ЭН/EN61000-6-2 БС (ЭН/EN50082-2 БС), ЭН БС/EN61204-3, уровень тяжелой индустрии, ЭАК ТП ТК 020
ДРУГИЕ	МТБФ	2636,8 тыс. Часов мин. Telcordia SR-332 (Bellcore) ; 453,3 тыс. Часов мин. MIL-HDBK-217F (25 ℃)
	РАЗМЕРЫ	40125,2113,5 мм (Ш * В * Г)
	УПАКОВКА	0,6 кг; 20 шт./13 кг/1. 16 манжет
ПРИМЕЧАНИЕ	1. Все не особо упомянутые параметры измерены на входном сигнальном сигналом 230 В переменного тока, номинальной нагрузке и 25 ℃ температуры окружающей среды. 2. Пульсации и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары с параллельным конденсатором 0,1 мкФ и 47 мкФ. 3. Допуск: включает установленный допуск, регулировку линии и регулировку нагрузки. 4. Блок питания считается компонентом, который будет установлен в конечное оборудование. Окончательное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC. 5. Установочные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа рекомендуются при постоянной нагрузке на полную мощность. В случае, если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. 6. Деератинг может быть необходим под низким входным напряжением. Пожалуйста, проверьте кривую снижения напряжения для получения более подробной информации. 7. Деератинг температуры окружающей среды 3,5 ℃/1000 м с фаньлесс моделями и 5 ℃/1000 м с моделями вентилятора для работая высоты более высоко чем 2000 м (6500фт). ※ Отказ от ответственности за продукцию: для получения подробной информации обратитесь к https://www.meanwell.com/serviceDisclaimer.aspx

Date	Version	Description			Download
2025-03-13		Промышленный DIN RAIL с одним выходом 120 Вт
