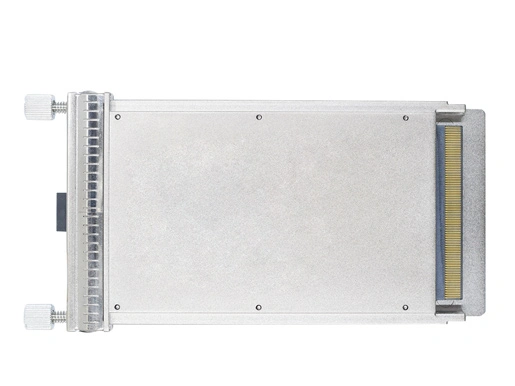

100 Гбит/с КФП ER4 40 км

Напряжение питания

Vcc

-0,5

4,0

V

Температура хранения

ТС

-40

85

° С

Относительная влажность

Правый

0

85

%

Порог повреждения Rx,

На полосу

PRdmg

5,5

ДБм

Скорость передачи данных

ДР

103,2

112

Гб/с

Напряжение питания

Vcc

3,14

3,3

3,46

V

Операционный случай

Темп.

ТК

0

70

° С

Ток поставки

МКК

5

А

Напряжение питания

Vcc

3,2

3,4

V

Передатчик

Скорость сигнализации

На полосу движения

ДРПЛ

11,2

Гб/с

Входной дифференциал

Сопротивление

Рин

100

Ω

Дифференциальные данные

Качание импута на полосу

Вин, пп

760

МВ

Повышение ввода данных

Допуск по времени

Тр

24

ПС

1

Падение ввода данных

Допуск по времени

ТФ

24

Пс

1

Электрический вход

Маска для глаз DEFINTion

{X1,X2}

{Y1,Y2}

{0,2, 0,5}

{136 380}

Пользовательский интерфейс

МВ

Электропитание

Допуск шума

Врип

Согласно спецификации MSA CFP

Приемник

Скорость сигнализации

На полосу движения

ДРПЛ

11,2

Гб/с

Дифференциальные данные

Качание выхода в майну

Vout, пп

760

МВ

Рост вывода данных

Допуск по времени

Тр

24

80

Пс

1

Падение вывода данных

Допуск по времени

ТФ

24

80

Пс

1

Электрический вход

Маска для глаз DEFINTion

{X1,X2}

{Y1,Y2}

{0,2, 0,5}

{136 380}

Пользовательский интерфейс

МВ

Электропитание

Допуск шума

Врип

Согласно спецификации MSA CFP

Передатчик

Скорость сигнализации,

Каждая полоса

ГБД

25,78125 ± 100 ппм

100GBase-LR4,1

27,9525 ± 20 ппм

OTU4,1

Четыре

Лейн

Длина волны

Диапазон

Λ1

Нм

1294,53

1295,56

1296,59

Λ2

1299,02

1300,05

1301,09

Λ3

1303,54

1304,58

1305,63

Λ4

1308,09

1309,14

1310,19

Итого

Запуск

Мощность

Дутый

ДБм

10,5

100GBase-ER4

10

OTU4

Среднее

Запуск

Мощность,

Каждый

Переулок

Павг

ДБм

-2,9

2,9

100GBase-ER4,2

-6

4

OTU4,2

Оптический

Модуляция

Амплитуда,

Каждый

Полоса (OMA)2

ОМА

ДБм

-1,3

4,5

Разница в

Запуск

Мощность

Между

Любой

Два

Дорожки

(OMA)

ДБ

5

Коэффициент вымираний

ER

ДБ

4

100GBase-ER4

4

6,5

OTU4

Боковой режим

Коэффициент подавления

СМСР

ДБ

30

Передатчик

И

Дисперсия

Наказание,

Каждая полоса

ТДП

ДБ

2,2

Оптический возврат

Устойчивость к потерям

ДБ

20

Передатчик

Отражение 3

ДБ

− 12

Передатчик

Маска для глаз

{X1, X2, X3, Y1, Y2, Y3}

{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}

100GBase-ER4

Оптический приемник

Характеристики

Получить

Тариф

Для каждой полосы

Гбит/с

25,78125

27,9525

3

Вход перегрузки

Оптическая мощность

Пмакс

ДБм

5,5

Средний Получить

Сила для каждого

Лейн

Пин

ДБм

-20,9

4,5

4

Чувствительность приемника

(OMA) на полосу

Psens1

ДБм

-17,9

Подчеркнутая чувствительность

(OMA) на полосу

Psens2

ДБм

-15,9

Возвращенная потеря

РЛ

ДБ

− 26

Приемник

Электрические

3 дБ верхний

Отрезать

Частота, на полосу

ГГц

31

Лос де-Ассерт

Пд

ДБм

− 19

Лос Ассерт

Па

ДБм

− 21

Гистерезис потерь

Пд-Па

ДБм

1

148

Земля

1

3,3 В _ GND

147

Refclkn

2

3,3 В _ GND

146

Refclkp

3

3,3 В _ GND

145

Земля

4

3,3 В _ GND

144

Н. К.

5

3,3 В _ GND

143

Н. К.

6

3,3 В

142

Земля

7

3,3 В

141

Tx9n

8

3,3 В

140

ТХ9п

9

3,3 В

139

Земля

10

3,3 В

138

TX8N

11

3,3 В

137

Tx8p

12

3,3 В

136

Земля

13

3,3 В

135

TX7N

14

3,3 В

134

Tx7p

15

3,3 В

133

Земля

16

3,3 В _ GND

132

TX6N

17

3,3 В _ GND

131

ТХ6п

18

3,3 В _ GND

130

Земля

19

3,3 В _ GND

129

Tx5n

20

3,3 В _ GND

128

Tx5p

21

ВНД_ИО_А

127

Земля

22

ВНД_ИО_Б

126

Tx4n

23

Земля

125

ТХ4п

24

TX_MCLKn

124

Земля

25

TX_MCLKp

123

Tx3n

26

Земля

122

ТХ3п

27

VND_IO_C

121

Земля

28

ВНД_ИО_Д

120

Tx2n

29

VND_IO_E

119

Tx2p

30

PRG_CNTL1

118

Земля

31

PRG_CNTL2

117

Tx1n

32

PRG_CNTL3

116

Tx1p

33

PRG_ALRM1

115

Земля

34

PRG_ALRM2

114

Tx0n

35

PRG_ALRM3

113

Tx0p

36

Ткс_ДИС

112

Земля

37

MOD_LOPWR

111

Земля

38

МОД_АБС

110

Н. К.

39

MOD_RSTn

109

Н. К.

40

Ркс_ЛОС

108

Земля

41

GLB_ALRMn

107

Ркс9н

42

Prtadr4

106

Ркс9п

43

Prtadr3

105

Земля

44

Prtadr2

104

Ркс8н

45

Prtadr1

103

Рх8п

46

Prtadr0

102

Земля

47

МДИО

101

Ркс7н

48

ДДП

100

Рх7п

49

Земля

99

Земля

50

ВНД_ИО_Ф

98

Ркс6н

51

ВНД_ИО_Г

97

Рх6п

52

Земля

96

Земля

53

ВНД_ИО_Х

95

Ркс5н

54

ВНД_ИО_Ж

94

Рх5п

55

3,3 В _ GND

93

Земля

56

3,3 В _ GND

92

Ркс4н

57

3,3 В _ GND

91

Рх4п

58

3,3 В _ GND

90

Земля

59

3,3 В _ GND

89

Ркс3н

60

3,3 В

88

Рх3п

61

3,3 В

87

Земля

62

3,3 В

86

Ркс2н

63

3,3 В

85

Ркс2п

64

3,3 В

84

Земля

65

3,3 В

83

Ркс1н

66

3,3 В

82

Ркс1п

67

3,3 В

81

Земля

68

3,3 В

80

Ркс0н

69

3,3 В

79

Ркс0п

70

3,3 В _ GND

78

Земля

71

3,3 В _ GND

77

RX_MCLKn

72

3,3 В _ GND

76

Rx_mclkp

73

3,3 В _ GND

75

Земля

74

3,3 В _ GND

1

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

2

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

3

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

4

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

5

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

6

3,3 В

Напряжение питания модуля 3,3 V

7

3,3 В

Напряжение питания модуля 3,3 V

8

3,3 В

Напряжение питания модуля 3,3 V

9

3,3 В

Напряжение питания модуля 3,3 V

10

3,3 В

Напряжение питания модуля 3,3 V

11

3,3 В

Напряжение питания модуля 3,3 V

12

3,3 В

Напряжение питания модуля 3,3 V

13

3,3 В

Напряжение питания модуля 3,3 V

14

3,3 В

Напряжение питания модуля 3,3 V

15

3,3 В

Напряжение питания модуля 3,3 V

16

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

17

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

18

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

19

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

20

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

21

ВНД_ИО_А

Ввод/вывод

Поставщик модулей I/O A. Не подключайтесь!

22

ВНД_ИО_Б

Ввод/вывод

Поставщик модулей I/O B. Не подключайтесь!

23

Земля

24

TX_MCLKn

О

Частота частот = оптическая скорость/32. Используется для тестирования формы оптического сигнала. Не для нормального использования.

25

TX_MCLKp

О

Частота частот = оптическая скорость/32. Используется для тестирования формы оптического сигнала. Не для нормального использования.

26

Земля

27

VND_IO_C

Ввод/вывод

Поставщик модулей I/O C. Не подключайтесь!

28

ВНД_ИО_Д

Ввод/вывод

Поставщик модулей ввода/вывода D не подключается!

29

VND_IO_E

Ввод/вывод

Поставщик модулей I/O E. Не подключайтесь!

30

PRG_CNTL1

I

LVCMOS с полиуретанами

Программируемое управление 1 установлено через MDIO, по умолчанию: TRXIC_RSTn, сброс микросхем TX и RX, «0»: сброс; «1» или NC: включен (т. Е. Не используется).

31

PRG_CNTL2

I

LVCMOS с полиуретанами

Программируемое управление 2 установлено поверх MDIO, по умолчанию: аппаратная блокировка LSB, «00»: ≤ 8 Вт; «01»: ≤ 16 Вт; «10»: ≤ 24 Вт; «11» или NC: ≤ 32 Вт (т. Е. Не используется).

32

PRG_CNTL3

I

LVCMOS с полиуретанами

Программируемое управление 3 установлено через MDIO, по умолчанию: аппаратная блокировка LSB, «00»: ≤ 8 Вт; «01»: ≤ 16 Вт; «10»: ≤ 24 Вт; «11» или NC: ≤ 32 Вт (т. Е. Не используется).

33

PRG_ALRM1

О

Lvcmos

Программабле сигнал тревоги 1 набор над МДИО, дефолт: ХИПВР_ОН, «1»: завершенная сила модуля вверх; «0»: максимал модуля не включил вверх.

34

PRG_ALRM2

О

Lvcmos

Программируемый сигнал тревоги 2 установлен через MDIO, по умолчанию: MOD_READY, «1»: готов; «0»: не готов.

35

PRG_ALRM3

О

Lvcmos

Программируемый сигнал тревоги 3 набора над MDIO, по умолчанию: MOD_FAULT, обнаруженный недостаток, «1»: недостаток; «0»: отсутствие недостатка.

36

Ткс_ДИС

I

LVCMOS с полиуретанами

Передатчик Отключен для всех полос, "1" или NC = передатчик отключен, "0" = передатчик включен

37

MOD_LOPWR

I

LVCMOS с полиуретанами

Модуль Режим низкого энергопотребления. «1» или NC: модуль в режиме низкого энергопотребления (безопасном), «0»: при включении питания

38

МОД_АБС

О

Земля

Модуль отсутствует. "1" или NC: модуль отсутствует, "0": модуль присутствует, Pull Up Resistor на хосте

39

MOD_RSTn

I

LVCMOS с PDR

Сброс модуля. «0» сбрасывает модуль, включен модуль «1» или NC =, выдвижной резистор в модуле

40

Ркс_ЛОС

О

Lvcmos

Потеря приемника оптически сигнала, «1»: низкий оптически сигнал, «0»: нормальное состояние

41

GLB_ALRMn

О

Lvcmos

Глобальная тревога. «0»: состояние тревоги в любом регистре сигнализации MDIO, «1»: отсутствие состояния тревоги, открытый слив, подтягиватель резистора на хосте.

42

Prtadr4

I

1,2 В CMOS

МДИО Физический бит адреса порта 4

43

Prtadr3

I

1,2 В CMOS

MDIO Физический порт адрес бит 3

44

Prtadr2

I

1,2 В CMOS

Бит адреса физического порта MDIO 2

45

Prtadr1

I

1,2 В CMOS

Бит адреса физического порта MDIO 1

46

Prtadr0

I

1,2 В CMOS

Бит адреса физического порта MDIO 0

47

МДИО

Ввод/вывод

1,2 В CMOS

Данные по управления Данные I/O двунаправленные (электрические спецификации согласно 802.3ae и ba)

48

ДДП

I

1,2 В CMOS

Часы данным по управления (электрические спецификации согласно 802.3ае и ба)

49

Земля

50

ВНД_ИО_Ф

Ввод/вывод

Поставщик модулей I/O F. Не подключайтесь!

51

ВНД_ИО_Г

Ввод/вывод

Поставщик модулей I/O G. Не подключайтесь!

52

Земля

53

ВНД_ИО_Х

Ввод/вывод

Поставщик модулей I/O H. Не подключайтесь!

54

ВНД_ИО_Ж

Ввод/вывод

Поставщик модулей I/O J. Не подключайтесь!

55

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

56

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

57

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

58

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

59

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

60

3,3 В

Напряжение питания модуля 3,3 V

61

3,3 В

Напряжение питания модуля 3,3 V

62

3,3 В

Напряжение питания модуля 3,3 V

63

3,3 В

Напряжение питания модуля 3,3 V

64

3,3 В

Напряжение питания модуля 3,3 V

65

3,3 В

Напряжение питания модуля 3,3 V

66

3,3 В

Напряжение питания модуля 3,3 V

67

3,3 В

Напряжение питания модуля 3,3 V

68

3,3 В

Напряжение питания модуля 3,3 V

69

3,3 В

Напряжение питания модуля 3,3 V

70

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

71

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

72

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

73

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

74

3,3 В _ GND

Земля возвращения напряжения питания модуля 3.3В, внутренне соединенная с землей сигнала

75

Земля

76

Rx_mclkp

Для проверки формы оптического сигнала. Не для нормального использования.

77

RX_MCLKn

Для проверки формы оптического сигнала. Не для нормального использования.

78

Земля

79

Ркс0п

SFI-5.0 интерфейс

80

Ркс0н

SFI-5.0 интерфейс

81

Земля

82

Ркс1п

SFI-5.0 интерфейс

83

Ркс1н

SFI-5.0 интерфейс

84

Земля

85

Ркс2п

SFI-5.0 интерфейс

86

Ркс2н

SFI-5.0 интерфейс

87

Земля

88

Рх3п

SFI-5.0 интерфейс

89

Ркс3н

SFI-5.0 интерфейс

90

Земля

91

Рх4п

SFI-5.0 интерфейс

92

Ркс4н

SFI-5.0 интерфейс

93

Земля

94

Рх5п

SFI-5.0 интерфейс

95

Ркс5н

SFI-5.0 интерфейс

96

Земля

97

Рх6п

SFI-5.0 интерфейс

98

Ркс6н

SFI-5.0 интерфейс

99

Земля

100

Рх7п

SFI-5.0 интерфейс

101

Ркс7н

SFI-5.0 интерфейс

102

Земля

103

Рх8п

SFI-5.0 интерфейс

104

Ркс8н

SFI-5.0 интерфейс

105

Земля

106

Ркс9п

SFI-5.0 интерфейс

107

Ркс9н

SFI-5.0 интерфейс

108

Земля

109

Н. К.

110

Н. К.

111

Земля

112

Земля

113

Tx0p

SFI-5.0 интерфейс

114

Tx0n

SFI-5.0 интерфейс

115

Земля

116

Tx1p

SFI-5.0 интерфейс

117

Tx1n

SFI-5.0 интерфейс

118

Земля

119

Tx2p

SFI-5.0 интерфейс

120

Tx2n

SFI-5.0 интерфейс

121

Земля

122

ТХ3п

SFI-5.0 интерфейс

123

Tx3n

SFI-5.0 интерфейс

124

Земля

125

ТХ4п

SFI-5.0 интерфейс

126

Tx4n

SFI-5.0 интерфейс

127

Земля

128

Tx5p

SFI-5.0 интерфейс

129

Tx5n

SFI-5.0 интерфейс

130

Земля

131

ТХ6п

SFI-5.0 интерфейс

132

TX6N

SFI-5.0 интерфейс

133

Земля

134

Tx7p

SFI-5.0 интерфейс

135

TX7N

SFI-5.0 интерфейс

136

Земля

137

Tx8p

SFI-5.0 интерфейс

138

TX8N

SFI-5.0 интерфейс

139

Земля

140

ТХ9п

SFI-5.0 интерфейс

141

Tx9n

SFI-5.0 интерфейс

142

Земля

143

Н. К.

144

Н. К.

145

Земля

146

Refclkp

SFI-5.0 интерфейс

147

Refclkn

SFI-5.0 интерфейс

148

Земля
