Name: 10/100/1000 м медный приемопередатчик SFP
Brand: Lanao Communication Technology Limited.
Availability: InStock

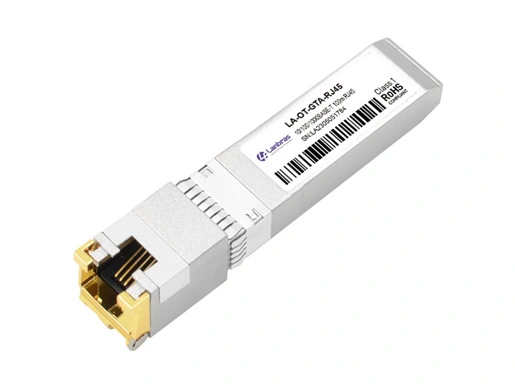

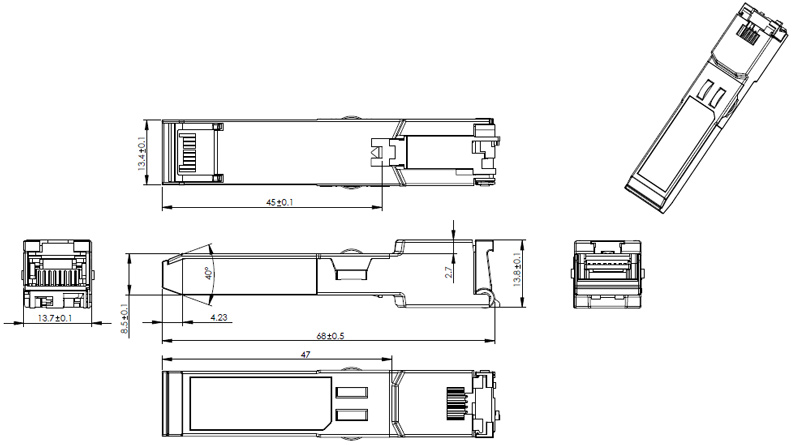

10/100/1000 м медный приемопередатчик SFP

SFPG-TA01RJ

Приемопередатчики (SFP) медной малой формы 10/100/1000M Pluggable основаны на соглашении (MSA) источника SFP Multi.

Обзор

Технические характеристики

Решения подключения

Модели

Ресурсы

Описание

Приемопередатчики (SFP) медной малой формы 10/100/1000M Pluggable основаны на соглашении (MSA) источника SFP Multi. Они совместимы со стандартами Gigabit Ethernet и 10/100/1000BASE-T, как указано в IEEE Std 802,3. Он использует вывод RX_LOS SFP для индикации ссылки. Если потяните вверх по контакту TX_DISABLE SFP, IC будет сброшена.

Особенности
● Двунаправленные каналы передачи данных до 1,25 Гбит/с.
● Горяч-pluggable след ноги SFP
● Низкая рассеиваемая мощность (обычно 1,05 Вт)
● Компактный RJ-45 разъем в сборе
● Полностью металлический корпус для более низких электромагнитных помех.
● Соответствие RoHS и не содержит свинца.
● Один источник питания 3,3 В
● 10/100/1000 BASE-T работа в хост-системах с интерфейсом 1000BASE-X
● 1,25 гигабитный Ethernet по кабелю Cat 5
● Рабочая температура окружающей среды: от 0 ° C до 70 ° C.

SFP к разъему хоста Pin Out

Пин	Символ	Имя/Описание	Справка.
1	VEET	Земля передатчика (общая с землей приемника)	1
2	Tfault	Неисправность передатчика. Не поддерживается.
3	ТДИС	Передатчик отключен. Выход лазера отключен на высоком или открытом уровне.	2
4	MOD_DEF (2)	Определение модуля 2. Линия данных для серийного идентификатора.	3
5	MOD_DEF (1)	Определение модуля 1. Линия часов для серийного идентификатора.	3
6	MOD_DEF (0)	Определение модуля 0. Заземление внутри модуля.	3
7	Выбор тарифа	Подключение не требуется
8	ЛОС	Потеря индикации сигнала. Логика 0 указывает на нормальную работу.
9	ВЕЕР	Заземление приемника (общее с заземлением передатчика)	1
10	ВЕЕР	Заземление приемника (общее с заземлением передатчика)	1
11	ВЕЕР	Заземление приемника (общее с заземлением передатчика)	1
12	РД-	Приемник перевернул ДАННЫЕ вне. Переменный ток соединенный
13	РД	Приемник не перевернутый выход ДАННЫХ. Переменный ток соединенный
14	ВЕЕР	Заземление приемника (общее с заземлением передатчика)	1
15	Vccr	Электропитание приемника
16	Vcct	Электропитание передатчика
17	VEET	Земля передатчика (общая с землей приемника)	1
18	ТД	Неинвертированные ДАННЫЕ передатчика в. Переменный ток соединен.
19	ТД-	Ввод инвертированных данных передатчика. Переменный ток соединен.
20	VEET	Земля передатчика (общая с землей приемника)	1

Примечания:

1. заземление цепи подключено к заземление шасси

2. PHY отключен на TDIS> 2,0 В или открыт, включен на TDIS <0,8 В

3. На плате хоста следует подтянуть с напряжением 4,7-10 кОм до напряжения от 2,0 В до 3,6 В. MOD_DEF (0) тянет линию ниже, чтобы указать, что модуль подключен.

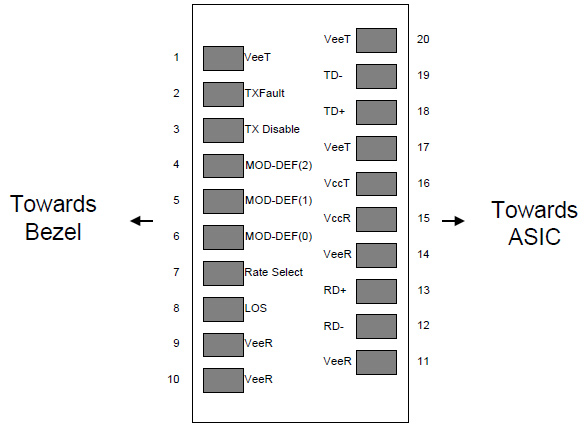

Diagram of host board connector block pin numbers and names

Рисунок 1. Схема номеров и названий контактов блока разъема платы хоста

Интерфейс электропитания + 3,3 В

SFP-T -AUTO имеет диапазон входного напряжения 3,3 В +/- 5%. Максимальное напряжение 4 В не допускается для непрерывной работы.

+ 3,3 Вольт Интерфейс электропитания
Параметр	Символ	Мин	Тип	Макс	Единица	Примечания/Условия
Ток поставки	Есть		320	375	МА	Максимальная мощность 1,2 Вт во всем диапазоне напряжения и температуры. См. Предупреждение ниже
Входное напряжение	Vcc	3,13	3,3	3,47	V	Ссылка на GND
Максимальное напряжение	VMAX			4	V
Импульсный ток	Isurge			30	МА	Горячая вилка выше постоянного тока. См. Предупреждение ниже

Осторожно: Потребляемая мощность и импульсный ток выше, чем указанные значения в SFP MSA.

Сигналы с низкой скоростью

MOD_DEF (1) (SCL) и MOD_DEF (2) (SDA) являются сигналами CMOS с открытым стоком (см. раздел VII, «Протокол последовательной связи»). Оба MOD_DEF (1) и MOD_DEF (2) должны быть подтянуты к host_Vcc

Низкоскоростные сигналы, электронные характеристики
Параметр	Символ	Мин	Макс	Единица	Примечания/Условия
Выход СФП НИЗКИЙ	Vol	0	0,5	V	Подтягивание от 4,7 k до 10k к host_Vcc, Измеряется на стороне хоста разъема
Выход SFP ВЫСОКИЙ	VOH	Хост _ Vcc-0,5	Хост_Vcc + 0,3	V	Подтягивание от 4,7 k до 10k к host_Vcc, Измеряется на стороне хоста разъема
Вход SFP НИЗКИЙ	Вил	0	0,8	V	От 4,7 k до 10k подтягивание к Vcc, Измерено на стороне SFP разъема
Вход SFP ВЫСОКИЙ	VIH	2	ВЦЦ + 0,3	V	От 4,7 k до 10k подтягивание к Vcc, Измерено на стороне SFP разъема

Высокоскоростной электрический интерфейс.

Все высокоскоростные сигналы имеют внутреннюю переменное соединение.

Высокоскоростной электрический интерфейс, линия электропередачи-SFP
Параметр	Символ	Мин	Тип	Макс	Единица	Примечания/Условия
Частота линии	FL		125		МГц	5-уровневое кодирование, согласно IEEE 802,3
Выходное сопротивление Tx	Zout, Техас		100		Ом	Дифференциальный, для всех частот от 1 МГц до 125 МГц
Входное сопротивление Rx	Зин, РХ		100		Ом	Дифференциальный, для всех частот от 1 МГц до 125 МГц
Высокоскоростной электрический интерфейс, хост-SFP
Параметр	Символ	Мин	Тип	Макс	Единица	Примечания/Условия
Единые законченные данные Входное колебание	Винсинг	250		1200	МВ	Одиночный законченный
Единые законченные данные Выходное колебание	Voutsing	350		800	МВ	Одиночный законченный
Время подлета/падения	Тр, Тф		175		Псек	20%-80%
Входное сопротивление Tx	Зин		50		Ом	Одиночный законченный
Выходное сопротивление Rx	Зут		50		Ом	Одиночный законченный

Общие характеристики

Общие
Параметр	Символ	Мин	Тип	Макс	Единица	Примечания/Условия
Скорость передачи данных	БР	10		1000	Мб/сек	Совместимость с IEEE 802,3. См. Примечания 2-4 ниже
Длина кабеля	Л			100	М	Категория 5 UTP. БЕР

Примечания:

1. Допуск часов составляет +/- 50 ppm

2. По умолчанию SFP-T-AUTO-SERDES-это полнодуплексное устройство в предпочтительном режиме.

3. включено автоматическое обнаружение кроссовера. Внешний перекрестный кабель не требуется

Экологические характеристики

Экологические характеристики
Параметр	Символ	Мин	Тип	Макс	Единица	Примечания/Условия
Рабочая температура	Топ	0		70	° С	Температура корпуса
Температура хранения	TSTA	-40		85	° С	Температура окружающей среды

Протокол последовательной связи

Все SFP поддерживают двухпроводный последовательный протокол связи, изложенный в SFP MSA. Эти SFP используют MCU, к которым можно получить доступ с адресом A0h.

Сроки последовательной шины, требования
Параметр	Символ	Мин	Тип	Макс	Единица	Примечания/Условия
Тактовая частота I 2C		0		200 000	Гц
